1.信令的编码
在信令集合的条目及其功能确定之后，必须为每一条信令规定一种信号格式，这就是信令的编码。信令编码必须考虑以下因素。
信令的信号格式必须适合于传输系统。由于传输系统有模拟与数字之分，信令的编码也有模拟编码和数字编码。
信令的编码必须适合于信令的传输信道。信令可通过用户消息信道传输，也可使用独立的信令信道传输。对于模拟传输系统，有带内信令和带外信令。对于数字传输系统，有时隙内信令和时隙外信令，时隙外信令又分为每信道信令和公共信道信令。
信令的编码必须适合于信令的收、发及处理主体。例如，用户线信令中交换机发出的信令要由用户响应，信令的信号形式必须便于操作者接受。因此，指示,呼叫进程的信号常是各种可闻的音频信号。对于数据终端，信令常编码成数字码字或字符串形式，以便于计算机等设备识别。
信令的编码方式有未编码方式和已编码方式两种。未编码方式的信令可按脉冲幅度的大小、持续时间的长短、脉冲数量的多少来区分，由于其可用的信令条目少、传输速度慢，目前已经很少使用。已编码方式有以下几种形式。
模拟编码方式：有起止式单频编码、双频二进制编码和多频编码方式。多频编码方式是应用最广泛的编码方式，比如国际R2信令和中国1号信令中，都设置了多个频率，每次取出两个频率同时发出，表示一种信令。多频编码方式的特点是编码容童大、有自检能力、可靠性好，曾被广泛应用于随路信令系统中。
二进制编码方式：典型的代表是数宇线路信令，它使用4比特二进制编码来表示线路的状态信息。
信令单元方式：采用不定长分组的信令单元表示各种信令。该方式编码容量大、传输速度快、可靠性高、易扩充，是各类公共信道信令系统广泛采用的形式，其典型代表是No.7信令系统。
下面是普通电话用户线信令的编码举例。
摘机--用户环路直流电路由开路变为导通。
挂机--用户环路直流电路由导通变为开路。
拨号音--连续的450Hz正弦信号。
忙音--450Hz正弦信号，每导通0.35s后间隔0.35s。
振铃~25Hz正弦信号，每导通1s后间隔4s。

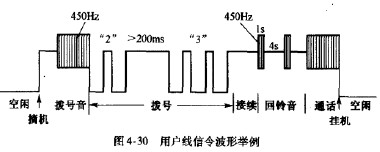

回铃音~450Hz正弦信号，每导通18后间隔4s。拨号一有脉冲拨号和双音多频（DTMF)拨号之分。脉冲拨号用脉冲个数表示号码数宇，每个脉冲的导通时间约33ms，间断时间66ms，数宇间隔大于200ms。图4-30给出了主叫方终端信号的典型波形。双音多频（DTMF)拨号是目前普遍使用的锋号方式，号码的每个数字用两个音频表示，如图4-31所示。8个单音频分为两组，称为高频组和低频组，每个数字由两组中各抽取一个频率组合而成。双音多频拨号时，每个数字的传输时间在40ms以上，数字间隔约为40mS,拨号速度远快于脉冲拨号方式。
