1.信号单元的类型、格式和功能

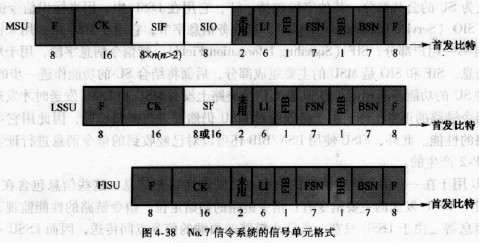

在Na7信令网中，信令消息是以信号单元（SignalUnit,SU)的形式在信令链路上传输。Na7信令系统定义了三种SU类型：消息信号单元（MessageSignalUnits,MSU)、链路状态信号单元（LinkStatusSignalUnits,LSSU)和填充信号单元（Fill-inSignalUnit,FISU)。不同类型的SU长度不同，格式也不完全一样。图4-38给出了No.7信令系统定义的三种信号单元格式，可以看出，它们都有一个由MTP-2来处理的公共部分（图中用灰色表示），公共部分分为4个字段，它们的含义如下。

标志码（Flag,F)：F也称为分界符，采用8比特的固定码型“01111110”来标识一个SU的开始或结束。
校验码(CheekBits,CK)：该字段采用CRC方法检测SU在信令链路上传输时是否发生了差错，一旦发现SU传输错误，就要求发送端重传该SU。该字段由16bit组成，其校验多项式为广+X12+妒+1。
长度指示码（LengthIndicator，U)：用来说明位于长度指示码和校验码之间的8位位组（字节）的数目，以区别三种SU类型。当L/=0时为FISU，L/=l或2时为LSSU,LI>2时为MSU0

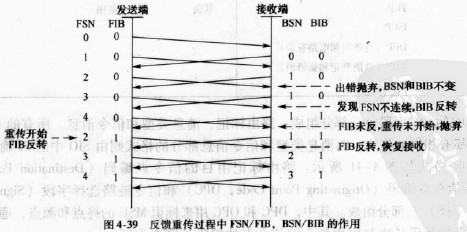

差错控制信息（FSN/FIB，BSN/BIB)：FSN/FIB代表前向顺序号/前向指示比特，其中FSN占7bit,FIB占lbit。BSN/BIB代表后向顺序号/后向指示比特，其中BSN占7bit，BIB占lbit。在链路的发送端，每个SU会被分配一个FSN，然后发送出去，MTP-2会将该SU在本端缓存，直到链路的接收端通过BSN字段对该SU进行了确认，发送端才将该SU彻底释放。假如接收端通过BSN/BIB字段告知发送端该SU传输出错，发送端将通过本端的缓冲区重传该SU。图4-39给出了重传过程中差错控制各字段的作用原理。

在图4-39中，发送端发送SU时，依次递增前向序号FSN,FIB保持不变。接收端收到SU后，如果无差错，便将后向发回的SU中的BSN设置为接收到的FSN,BIB不变。当接收端检测到接收SU有错时，只需将有错的SU抛弃。当接收端接收到无差错的SU,但发现其FSN与前一次正确的SU的FSN不连续时，立即将BIB反转，请求发送端重传。发送端收到重传指示后，根据BSN指示的已正确传送SU的序号,从BSN+1开始重传，并将重传的各SU的FIB反转。接收端发出重传请求后，将抛弃随后收到的所有SU,直至发现FIB反转时，才恢复正常接收。
停止发送，等待对端的证实消息。FSN隐含了MTP-2进行流量控制的最大窗口值为127。
以上为SU的公共部分。其他宇段包括：SF，它用在LSSU中，用来标识信令链路的工作状态；SIO(ServiceInformationOctect),指业务信息字节，它用在MSU中，用来标识一个MSU来自哪一用户部分；SIF(SignalingInformationField),指信令信息字段，用于承载具体的信令信息。SIF和SIO是MSU的主要组成部分，后面将结合SU的功能作进一步的介绍。
三种SU的功能各不相同，FISU是当信令链路上没有MSU和LSSU发送时才发送的，用于维持信令链路的正常工作。由于接收端对FISU仍然要进行差错检验，因此用它可以监视信令链路的性能。此外，FISU使用BSN/B1B还可以对已经收到的信令消息进行证实。FISU是由MTP-2产生的。
ISU用于在一条信令链路两端的信令点之间传递状态信息，这些信息包含在LSSU的SF字段中。LSSU发送的主要信令有：信令链路的初始定位、信令链路的性能监视、处理机的状态信息等。由于LSSU只在一条信令链路的两端的信令点间传送，因而LSSU不需要任何地址信息。

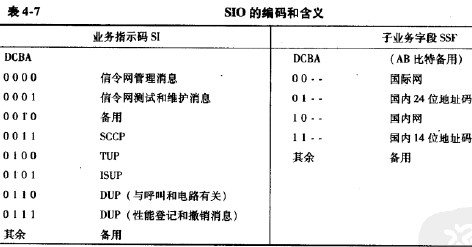

MSU是~0.7信令网上最重要的一类51),是信令消息的载体。与呼叫建立、监视、释放、数据库查询、响应、信令网维护、测试、管理等相关的信令均通过MSU传递。在MSU中，信令消息包含在SIO和SIF两个字段中。SIO占8bit,主要用来指明MSU的类型，以帮助MTP-3进行消息的分配。SIO分为两SSFS部分，低4位为业务指示码SI，高4位为子业务字段SSF,S10的围4-40sio的格式格式如图4-40所示，其编码和含义如表4-7所示。

MSU中的SIF字段由三部分组成：路由标记、消息类型和信令消息。所有的MSU路由标记部分都有相同的格式，而消息类型和信令消息部分的格式则由SI0中的S1确定。路由标记部分的格式如图4-41所不，路由标记由目的信令点编码（DestinationPointCode,DPC)、源信令点编码（OriginatingPointCode,OPC)和信令链路选择字段（SignalingLinkSelection,SLS)三部分组成。其中，DPC和OPC用来标识MSUW终点和源点，通常国际信令网信令点的编码长度与国内信令网信令点的编码长度会有所不同。SLS用于在一组信令链路或路由间实现信令业务的负荷SLSI0PCIDPC分担。有关SIF中的消息类型和信令消息，将结合电话用户部用4-41路由标记的格式分来讨论。
