2.1.2 传输介质
传输介质分为有线介质和无线介质两大类,无论何种情况,信号都是以电磁波的形式传输的。在有线介质中,电磁波信号会沿着有形的固体介质传输,有线介质目前常用的有双绞线、同轴电缆和光纤;在无线介质中,电磁波信号通过地球外部的大气或外层空间进行传输,大气或外层空间并不对信号本身进行制导,因此可认为是在自由空间传输。无线传输常用的电磁波段主要有无线电、微波、红外线等。
1.双绞线

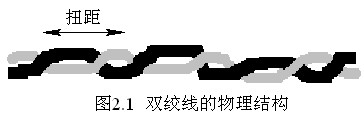

双绞线是指由一对绝缘的铜导线扭绞在一起组成的一条物理通信链路。通常人们将多条双绞线放在一个护套中组成一条电缆。采用双线扭绞的形式主要是为减少线间的低频干扰,扭绞得越紧密抗干扰能力越好。图2.1所示是双绞线的物理结构。
与其他有线介质相比,双绞线是最便宜和易于安装使用的,其主要的缺点是串音会随频率的升高而增加,抗干扰能力差,因此复用度不高,其带宽一般在1 MHz范围之内,传输距离约为2~4 km,通常用作电话用户线和局域网传输介质,在局域网范围内传输速率可达100 Mb/s,但其很难用于宽带通信和长途传输线路。

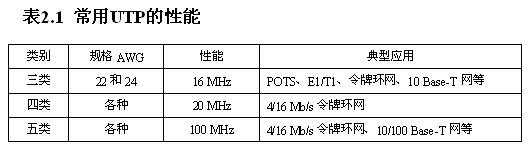

双绞线主要分成两类:非屏蔽(UTP:Unshielded Twisted Pair)和屏蔽(STP:Shielded Twisted Pair )。屏蔽双绞线虽然传输特性优于非屏蔽双绞线,但价格昂贵,操作复杂,除了应用在IBM的令牌环网中以外,其他领域并无太多应用。目前电话用户线和局域网中都使用非屏蔽双绞线,例如普通电话线多采用24号UTP。常用UTP的性能如表2.1所示。
