2.2.5  PDH系统简介
1．简介
PDH(Psynchronous Digital Hierarchy)是一种异步复用方式，多个PCM的一次群信号可逐步复用为二次群、三次群，较高可达五次群信号。其主要缺点如下：
(1) 标准不统一，存在三种标准，且互不兼容；
(2) 面向点到点的传输，组网的灵活性不够；
(3) 低阶支路信号上、下电路复杂，需要逐次复用、解复用；
(4) 帧结构中缺乏足够的冗余信息用于传输网的监视、维护和管理。
2．帧结构

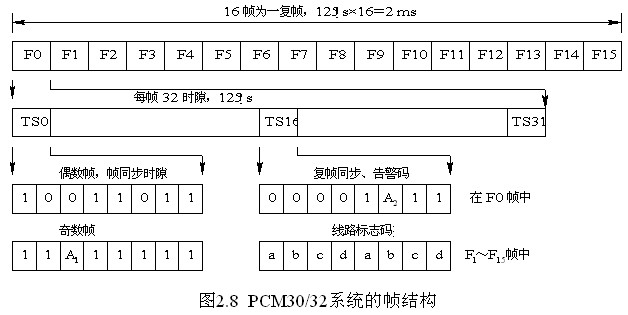

图2.8描述了ITU-T一次群信号PCM30/32的帧结构，在PCM30/32系统中，一帧由32个时隙组成，每个用户占一个指定的时隙(TS：Time Slot)，通信时用户在自己的时隙轮流传送8位码组一次，重复周期为125 μs(每秒8000次), 因此一次群的传输速率为32×8×8000=2048 kb/s。

偶数帧的TS0用来传送帧同步码，它的后七位固定为“0011011”；奇数帧TS0的第二位固定为“1”，以便接收端区分奇偶帧，第三位为帧失步告警码，“0”表示本端工作正常，“1”则表示本端已失步。每帧的TS16用来传送数字型线路信令和复帧同步码以及复帧失步告警码。在PCM30/32系统中16帧为一个复帧。
目前在以光纤为主的传输网上，已基本被SDH/SONet取代。多个PDH的一次群可按标准复用成一个二次群，以此类推可组成更高次群的信号来满足长途传输的需要。
