　　2.3.3  SDH传送网的分层模型

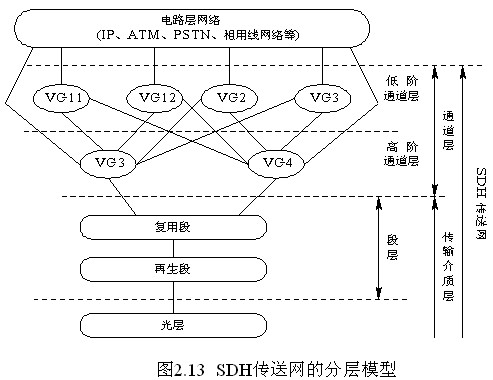

如果将分组交换机、电话交换机、无线终端等看作业务节点，传送网的角色则是将这些业务节点互连在一起，使它们之间可以相互交换业务信息，以构成相应的业务网。然而对于现代高速大容量的骨干传送网来说，仅仅在业务节点间提供链路组是远远不够的，健壮性、灵活性、可升级性和经济性是其必须满足的。为实现上述目标，SDH传送网按功能分为两层：通道层和传输介质层，如图2.13所示。

1．通道层
通道层负责为一个或多个电路层提供透明通道服务，它定义了数据如何以合适的速度进行端到端的传输，这里的“端"指通信网上的各种节点设备。
通道层又分为高阶通道层(VC-3，VC-4)和低阶通道层(VC-2，VC-11，VC-12)。通道的建立由网管系统和交叉连接设备负责，它可以提供较长的保持时间，由于直接面向电路层，SDH简化了电路层交换，使传送网更加灵活、方便。
2．传输介质层
传输介质层与具体的传输介质有关，它支持一个或多个通道，为通道层网络节点(例如DXC)提供合适的通道容量，一般用STM-N表示传输介质层的标准容量。
传输介质层又分为段层和光层。而段层又分为再生段层和复用段层。再生段层负责在点到点的光纤段上生成标准的SDH帧，它负责信号的再生放大，不对信号做任何修改。多个再生段构成一个复用段，复用段层负责多个支路信号的复用、解复用，以及在SDH层次的数据交换。光层则是定义光纤的类型以及所使用接口的特性的，随着WDM技术和光放大器、光ADM、光DXC等网元在光层的使用，光层也像段层一样分为光复用段和光再生段两层。
