2.3.5 SDH传送网的结构
SDH与PDH的不同点在于,PDH是面向点到点传输的,而SDH是面向业务的,利用ADM、DXC等设备,可以组建线性、星型、环型、网型等多种拓扑结构的传送网,SDH还提供了丰富的开销字段。这些都增强了SDH传送网的可靠性和OAM&P能力,这些都是PDH系统不具备的。

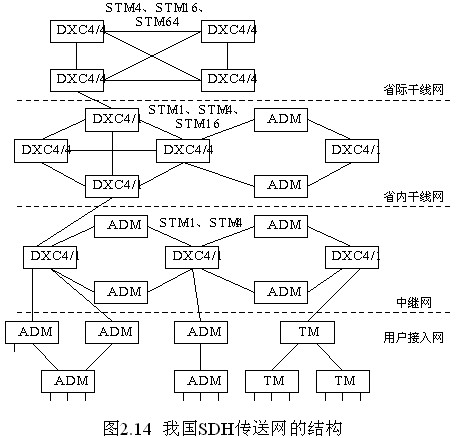

按地理区域来分割,现阶段我国SDH传送网分为四个层面:省际干线网、省内干线网、中继网、用户接入网,如图2.14所示。
1.省际干线网
在主要省会城市和业务量大的汇接节点城市装有DXC4/4,它们之间用STM-4、STM-16、STM-64高速光纤链路构成一个网孔型结构的骨干传送网。
2.省内干线网
在省内主要汇接节点装有DXC4/4或DXC4/1, 它们之间用STM-1、STM-4、STM-16高速光纤链路构成网状或环型省内骨干传送网结构。
3.中继网
中继网指长途端局与本地网端局之间,以及本地网端局之间的部分。对中等城市一般可采用环型结构,特大和大城市则可采用多环加DXC结构组网。该层面主要的网元设备为ADM、DXC4/1,它们之间用STM-1、STM-4光纤链路连接。
4.用户接入网
该层面处于网络的边缘,业务容量要求低,且大部分业务都要汇聚于端局,因此环型和星型结构十分适合于该层面。使用的网元主要有ADM和TM。提供的接口类型也最多,主要有STM-1、STM-4,PDH体制的2M、34M或140M接口等。
