2.4.2 OTN的分层结构

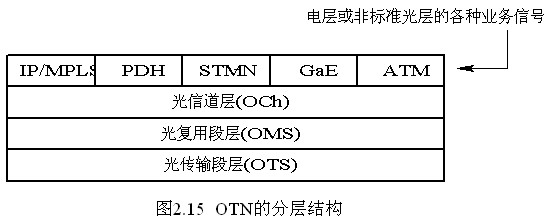

OTN是在传统SDH网络中引入光层发展而来的,其分层结构如图2.15所示。光层负责传送电层适配到物理媒介层的信息,在ITU-T G.872建议中,它被细分成三个子层,由上至下依次为:光信道层(OCh:Optical Channel Layer)、光复用段层(OMS:Optical Multiplexing Section Layer)、光传输段层(OTS:Optical Transmission Section Layer)。相邻层之间遵循OSI参考模型定义的上、下层间的服务关系模式。
1.光信道层
OTN很重要的一个设计目标就是要将类似SDH/SONet网络中基于单波长的OMAP(Operations、Administration、Maintenance and Provision)功能引入到基于多波长复用技术的光网络中,OCh就是为实现这一目标而引入的。它负责为来自电复用段层的各种类型的客户信息选择路由、分配波长,为灵活的网络选路安排光信道连接,处理光信道开销,提供光信道层的检测、管理功能,并在故障发生时,它还支持端到端的光信道(以波长为基本交换单元)连接,在网络发生故障时,执行重选路由或进行保护切换。
2.光复用段层
光复用段层是保证相邻的两个DWDM设备之间的DWDM信号的完整传输的,为波长复用信号提供网络功能。该段层功能主要包括:为支持灵活的多波长网络选路重新配置光复用段功能;为保证DWDM光复用段适配信息的完整性进行光复用段开销的处理;光复用段的运行、检测、管理等功能。
3 光传输层
光传输层为光信号在不同类型的光纤介质上(如 G.652、G.655等)提供传输功能,同时实现对光放大器和光再生中继器的检测和控制等功能。例如,通常会涉及功率均衡问题、EDFA增益控制、色散的积累和补偿等问题。

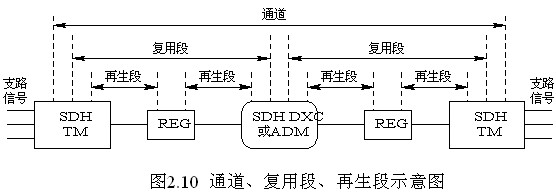

在图2.16中描述了OTN各分层之间的相互关系,其中OCh层为来自电层的各类业务信号提供以波长为单位的端到端的连接;OMS层实现多个OCh层信号的复用、解复用;OTS层解决光信号在特定光介质上的物理传输问题,各层之间形成Client/Server形式的服务关系。一个OCh层由多个OMS层组成,一个OMS层又由多个OTS层组成。底层出现故障,相应的上层必然会受到影响。
