2.4.4  光传送网的结构
实现光网络的关键是要在OTN节点实现信号在全光域上的交换、复用和选路，目前在OTN上的网络节点主要有两类：光分插复用器(OADM)和光交叉连接器(OXC)。
1．光分插复用器
OADM主要是在光域实现传统SDH中的SADM在时域中实现的功能，包括从传输设备中有选择地下路(Drop)去往本地的光信号，同时上路(Add)本地用户发往其他用户的光信号，而不影响其他波长信号的传输。与电ADM相比，它更具透明性，可以处理不同格式和速率的信号，大大提高了整个传送网的灵活性。
2．光交叉连接器
OXC的主要功能与传统SDH中的SDXC在时域中实现的功能类似，不同点在于OXC在光域上直接实现了光信号的交叉连接，路由选择，网络恢复等功能，无需进行OEO转换和电处理，它是构成OTN的核心设备。十几种的OXC节点还应包括光监控模块、光功率均衡模块以及光网络管理系统等。
3．典型的OTN拓扑结构

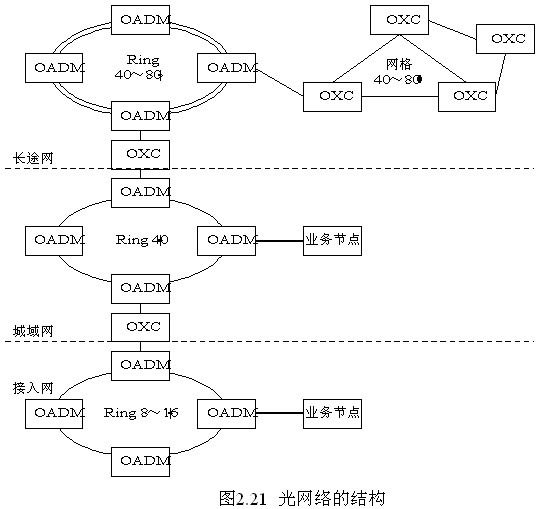

图2.21描述了一个三级OTN结构。在长途核心网络中，为保证高可靠性和实施灵活的带宽管理，通常物理上采用网孔结构，在网络恢复策略上可以采用基于OADM的共享保护环方式，也可以采用基于OXC的网格恢复结构。在城域网中和接入网中则主要采用环形结构。
