　　3.3  No.7信号单元格式和信令系统结构
3.3.1  信号单元的种类和格式
No.7信令方式采用不等长信号单元的形式来传送各种信令信息。

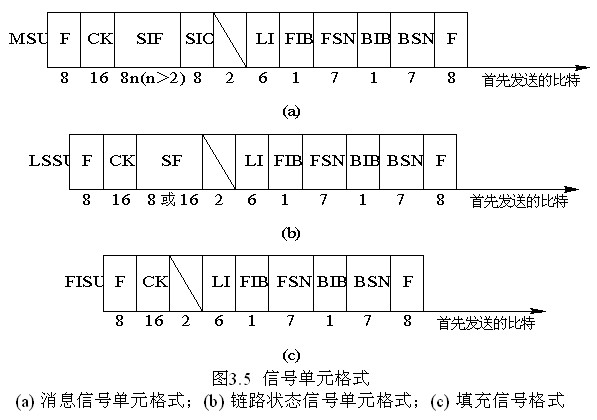

为适应信令网中各种信令信息的传送要求，No.7信令方式在MTP第二级规定了三种基本的信号单元格式。它们是消息信号单元(MSU：Message Signal Unit)、链路状态信号单元(LSSU：Link Status Signal Unit)和填充信号单元(FISU：Fill-in Signal Unit)。
消息信号单元用于传送各用户部分的消息、信令网管理消息及信令网测试和维护消息。
链路状态信号单元用于提供链路状态信息，以便完成信令链路的接通、恢复等控制。
填充信号单元是当信令链路上没有消息信号单元或链路状态信号单元传递时发送的用以维持信令链路正常工作的、起填充作用的信号单元。

1．标志符(F：Flag)
标志符也称标记符、分界符。每个信号单元的开始和结尾都有一个标志符。在信号单元的传输中，每一个标志符标志着上一个信号单元的结束，下一个信号单元的开始。因此，在信号单元中的分界识别中，找到了信息流中的开始和结尾的标志符，就界定了一个信号单元。
除了信号单元的分界作用外，在信令链路超负荷的情况下，还可以在信号单元之间插入若干个标志符，以取消控制，减轻负荷。
2．前向序号(FSN：Forward Sequence Number)
前向序号表示被传递的消息信号单元的序号，长为7个比特。在发送端，每个被传送的消息信号单元都分配一个前向序号, 并按0～127顺序连续循环编号。在接收侧，根据该序号检测MSU是否失序、错序。
3．前向指示语比特(FIB：Forward Indicator Bit)
前向指示语比特占用1个比特。它在消息信号单元的重发程序中使用。在无差错工作期间，它具有与收到的后向指示比特相同的状态。当收到的后向指示比特(BIB)反转时，说明请求重发。信令终端在重发消息信号单元时，也将改变前向指示比特的值(由“1”变为“0”或由“0”变为“1”)，并与后向指示比特值保持一致，直到再次收到请求重发，后向指示比特变化为止。

4．后向序号(BSN：Backward Sequence Number)
后向序号表示被证实的消息信号单元的序号。它是接收端向发送端回送的已正确接收的消息信号单元的序号。
当请求重发时，BSN+1指出开始重发的序号。
5．后向指示语比特(BIB：Backward Indicator Bit)
后向指示语比特用于对收到的错误的信号单元提供重发请求。若收到的消息信号单元正确, 则在发送新的信号单元时其值保持不变；若收到的消息信号单元有错误，则该比特反转(即由“0”变为“1”，或由“1”变为“0”)发送，要求对端重发有错误的消息信号单元。
6．长度指示语(LI：Length Indication)
长度指示语用来指示位于长度指示码8位位组之后和检验比特(CK)之前8位位组(即字节)数目，以区别三种信号单元。
如下为三种形式信号单元的长度指示码
长度指示码LI=0为填充信号单元；
长度指示码LI=l或2为链路状态信号单元；
长度指示码 LI＞2为消息信号单元。
7．校验位(CK：Check bit)
校验位用于信号单元差错检测，由16个比特组成。
上述介绍的7个字段，是三种信号单元中共同设置的。
8．状态字段(SF：Status Filed)
状态字段是链路状态信号单元(LSSU)中特有的字段，用来表示信令链路的状态。
SF字段的长度可以是一个8位位组(8位)或两个8位位组(16位)。
9．业务信息八位位组(SIO：Service Information Octet)
业务信息8位位组字段是消息信号单元特有的字段。由业务指示语(SI：Service Indicator)和子业务字段(SSF：SubService Filed)两部分组成。该字段长8 bit，业务指示语和子业务字段各占4 bit。
SI用来指示所传送的消息属于哪一个指定的用户部分。在信令网的消息传递部分，消息处理功能将根据SI指示，把消息分配给某一指定的用户部分。
SSF高2位为网络指示语，低2位为目前备用。网络指示语用来区分所传递的消息的网络性质是属于国际信令网消息还是国内信令网消息。
10．信令信息字段(SIF：Signaling Information Field)
SIF的长度可变。各用户部分处理的信令信息和信令网的管理信息是消息信号单元格式中的信号信息字段。
