3.3.3  No.7信令系统结构
No.7信令系统在开始发展时，主要考虑的是在数字电话网和采用电路交换方式的数据通信网中传送各种与电路有关的控制信息，因此只提出四个功能级的要求。但随着 ISDN和IN的发展，不仅需要传送与电路接续有关的消息，而且需要传送与电路无关的端到端的信息，原来的四级结构不能满足要求，因此，要对No.7信令功能级结构做些调整。

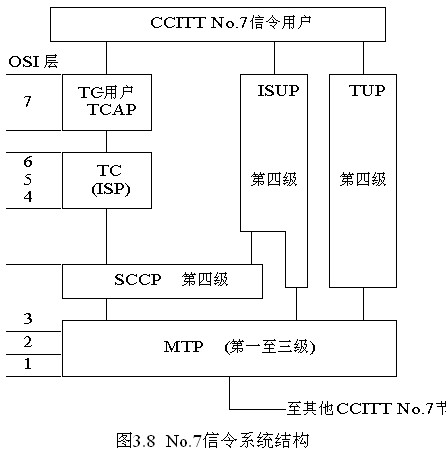

调整后的No.7信令结构对四个功能级以及与OSI七层模型的关系都提出了要求，见图3.8。与原四级结构相比，调整后增加了SCCP和TCAP。

1．TUP
TUP是ITU-T最早研究提出的用户部分之一。它规定了电话通信呼叫接续处理中所需的各种信令信息格式、编码及功能程序。主要是针对国际电话网的应用的，但也适合于国内电话网的使用。
TUP将根据发端交换局呼叫接续处理要求，产生所需的消息信令并经 MTP部分传送给接收端局；同时还接收由MTP部分传送过来的到达本端局的各种消息，分析处理后通知话路部分做出相应的处理。
常用TUP有如下信令消息：
(1) 初始地址消息(IAM：Initial Address Message)是前向信令，是为建立呼叫发出的第一个消息，消息中含有下一个交换局为建立呼叫、确定路由所需的全部或部分地址信息。
(2) 带附加信息的初始地址消息(IAI：Initial Address message with addition Information)是为建立呼叫发出的第一个前向信令，除含有下一个交换局为建立呼叫、确定路由所需的全部或部分地址信息外，还附加主叫用户的信息。
(3) 后续地址消息(SAM：Subsequent Address Message)是前向信令，是在IAM后发送的地址消息，用来传送剩余被叫电话号码。
(4) 地址全消息(ACM：Address Complete Message)是后向信令，表示收端局已收全呼叫至被叫用户所需的信息，消息中还可以含有被叫空闲和计费等附加信息。
(5) 应答信令(ANC：ANswer Signal Charge)是后向信令，表示被叫摘机应答，并且是计费应答。
(6) 前向拆线信令(CLF：CLear Forward)是发端局发出的前向释放电路信令。
(7) 释放监护信令(RLG：ReLease Guard)是收端局对CLF的响应。收端局收到CLF后立即释放话路，并发出RLG。
