3.4.2 信令工作方式
虽然信令网是一个与业务网相对独立的网络,但它终究是为业务网服务的。在一次电话呼叫接续中,话路所经过的每一交换局都有相应的信令点或信令转接点通过信令链路传送相应的信令信息并控制交换局的动作。
按照通话电路与信令链路的关系,信令工作方式可分为对应工作方式(也叫直联方式)和准对应工作方式(也叫准直联方式)。

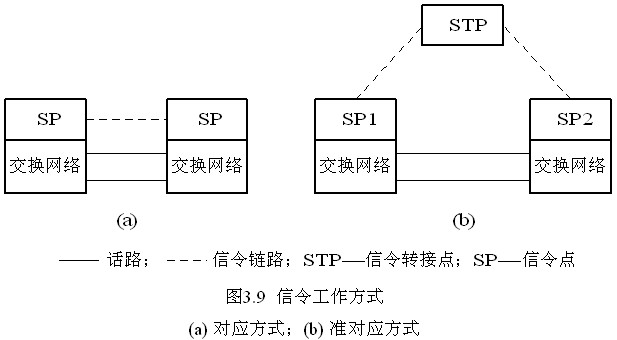

图3.9中交换局的设备分为两个逻辑实体,即交换网络和信令部分。连接交换网络的是一组电路,其上传递的是业务信息;连接信令部分的是信令链路,其上传递的是为业务通道建路和拆路的信令。两个交换局间如果有通信的可能性,就称它们具有信令关系。
1.对应工作方式
两个相邻信令点之间对应某信令关系的信令消息通过直接连接那些信令点的链路组传送,这种工作方式称为对应工作方式。
在这种工作方式下,两个交换局的信令消息通过一段直达的公共信道信令链来传送,而且该信令链是专为连接两个交换局的电路群服务的,如图3.9(a)所示。
2.准对应工作方式
在这种工作方式下,两个交换局之间的信令消息通过两段或两段以上串联的信令链路传送,并且只允许通过预先确定的路径和信令转接点,如图3.9(b)所示。
由图3.9(b)可见,在准对应工作方式下,SP1和SP2间的信令消息是通过 STP转接的,不是通过直达信令链路传送的。
信令网采用哪种信令方式,要依据信令网和话路网的实际情况来确定。当局间的话路群足够大,从经济上考虑合理时,可以采用对应工作方式设置直达的信令链;当两个交换局之间的话路群较少,设置直达信令链路经济上不合理时,则可以采用准对应工作方式。
