3.1 二进制幅移键控信号（2ASK)

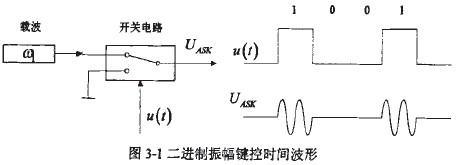

在幅移键控中，载波幅度是随着者调制信号而改变的。二进制幅移键控方式是数字调制中出现最早的，也是最简单的。一种最简单的形式是载波在二进制调制信号1或0控制下通或断，这种二进制幅度键控方式称为通一断键控（00K)。具体实现原理框图及键控信号的输出波形如图3-1表示。

3.1.1 ASK调制方法
ASK调制有两种实现方法：模拟乘法器实现法和数字键控法。
1.乘法器实现法

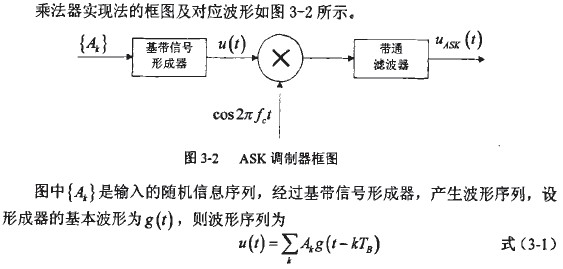

乘法器实现法的框图及对应波形如图3-2所示。

式中，Tb为码元宽度；Ak次是第K个输入随机信息。乘法器用来进行频谱搬移，乘法器后的带通滤波器用来滤除高频谐波和低频干扰。带通滤波器的输出就是振幅键控信号，用Uask（t）表示。乘法器常采用环形调制器。在频域，ASK调制就是将基带信号的频谱搬移到载波频率位置上，其带宽等于基带信号带宽的两倍。
2.键控实现法

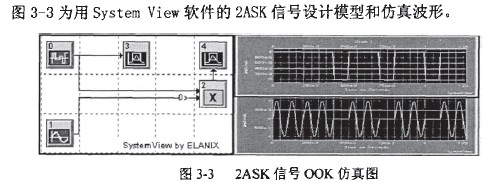

二进制ASK信号又可称为通-断控制信号（00K)。故实现方法可用一个电子开图3-3为用System View软件的2ASK信号设计模型和仿真波形。
