3.1.4 ASK信号的解调方法
二进制幅移键控信号的基本解调方法有两种：非相干解调以及相千解调，即包络检测法和同步检测法。非相干解调系统设备简单，但在信噪比小时，相干解调的性能优于非相干解调系统。

1.同步解调

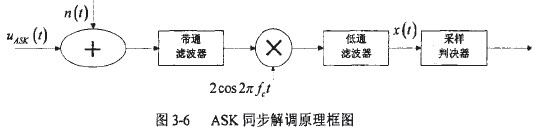

相干解调的框图如图3-6所示

图中Uask（t）信号经过带通滤波器抑制来自信道的带外干扰，乘法器进行频谱反向搬移，以恢复基带信号。低通滤波器用来抑制相乘器产生的高次谐波。解调的相干载波用2cOS2r_/>，幅度系数2是为了消除推导结果中的系数，对原理没有影响。由于带内干扰与噪声的存在和前端电路（滤波器、检波器等电路）的频率特性限制，使脉冲序列信号的前沿和后沿都变得平滑，从而可能出现误码，故在解调器电路中加入采样和判决再生电路（主体为电压比较器）得到基带信号。下面对它的工作原理作以简单分析。

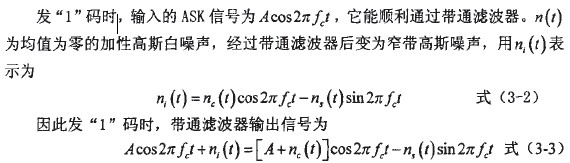

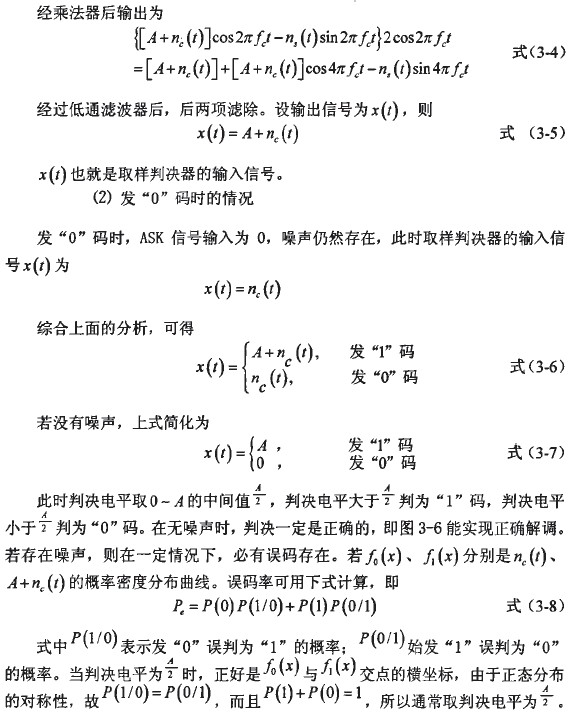

(1)发“1”码时的情况
