基于VHDL语言的2FSK调制设计、仿真
终端与业务
责任编辑：bbxwhn
2013-11-05
摘要：分频器1、2分别用于产生载频f1、f2，然后在基带信号的控制下通过选通开关。即当基带信号为“1”时，选通载波f2；基带信号为“0”时，选通载波设计思想见图3-20。当开始信号为“1”时，进行FSK调制，ql对时钟12分频；q2对时钟2分频；基带信号随机产生。
3.2..3 基于VHDL语言的2FSK调制设计、仿真

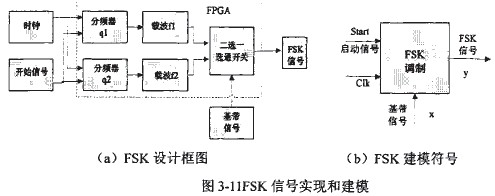

1、设计实现框图和建模符号
分频器1、2分别用于产生载频f1、f2，然后在基带信号的控制下通过选通开关。即当基带信号为“1”时，选通载波f2；基带信号为“0”时，选通载波设计思想见图3-20。当开始信号为“1”时，进行FSK调制，ql对时钟12分频；q2对时钟2分频；基带信号随机产生。
2、基于VHDL语言的2FSK调制程序（见附页D)

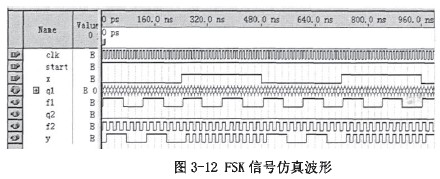

3、基于ALTEREDA的FSK调制仿真结果（见图3-12)
