3.3 二进制相移键控信号（2PSK）
二进制数字调相是利用二进制数字基带信号控制连续载波的相位，进行频谱变换的过程。发送端要产生相位随数字基带信号变化的振荡信号，接收端则把不同相位的载波还原成数字信号1或0。
根据载波相位表示数字信息的方式不同，数字调相分为绝对相移(PSK)和相对相移（DPSK)。
　　3.3.1 绝对相移(2BPSK）
所谓绝对调相，是利用载波的不同相位去直接传送数字信息的一种方式。对二进制绝对调相，通常用0°和180°来分别代表0和1。其时域的表达式为

其中，七为双极性二元码。
1、PSK信号的产生

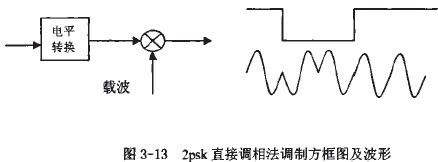

⑴直接调相法一用双极性数字基带信号与载波直接相乘。其原理图及波形如图3-13所示。

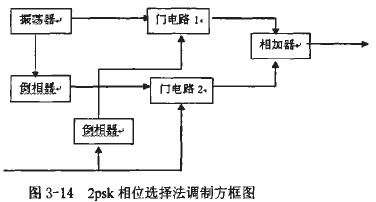

⑵相位选择法一数字基带信号控制门电路，选择不同相位的载波输出。其方框图如图3-14所示。此时x（t）通常是单极性的.时，门1通，门2闭；时，门2通，门1闭。

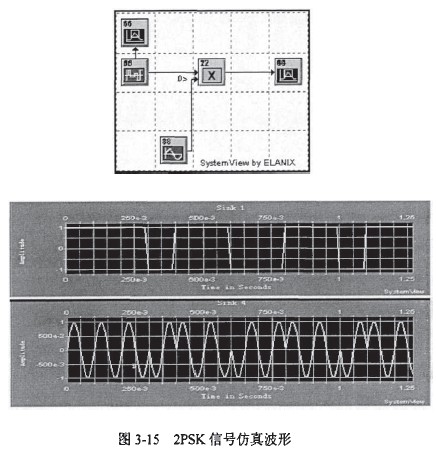

2、基于SystemView软件的2PSK信号设计模型和仿真波形。
