4.5 我国的同步网

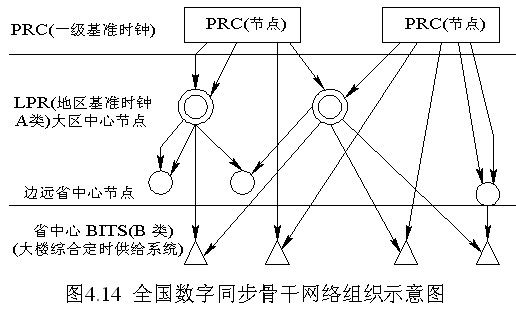

我国数字网的网同步方式是分布式的、多个基准时钟控制的全同步网。国际通信时,以准同步方式运行。其定时准确度可达1×10-12,全国数字同步骨干网网络组织示意图如图 4.14所示。组网的方式是采用多基准的全同步网方案。
第一级是基准时钟,由铯(原子)钟或GPS配铷钟组成。它是数字网中较高等级的时钟,是其他所有时钟的惟一基准。在北京国际通信大楼安装三组铯钟,武汉长话大楼安装两组超高精度铯钟及两个GPS,这些都是超高精度一级基准时钟(PRC:Primary Reference Clock)。
第二级为有保持功能的高稳时钟(受控铷钟和高稳定度晶体钟),分为A类和B类。上海、南京、西安、沈阳、广州、成都等六个大区中心及乌鲁木齐、拉萨、昆明、哈尔滨、海口等五个边远省会中心配置地区级基准时钟(LPR:Local Primary Reference,二级标准时钟),此外还增配GPS定时接收设备,它们均属于A类时钟。全国30个省、市、自治区中心的长途通信大楼内安装的大楼综合定时供给系统,以铷(原子)钟或高稳定度晶体钟作为二级B类标准时钟。今后各省中心也逐步增配GPS做各地区基准信号源。
A类时钟通过同步链路直接与基准时钟同步,并受中心局内的局内综合定时供给设备时钟同步。B类时钟,应通过同步链路受A类时钟控制,间接地与基准时钟同步,并受中心内的局内综合定时供给设备时钟同步。

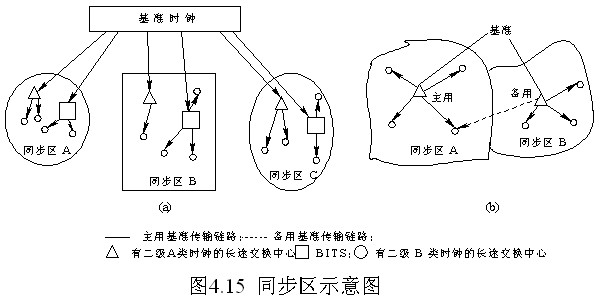

各省间的同步网划分为若干个同步区,(见图4.15(a))。同步区是同步网的最大子网,可作为一个独立的实体对待。也可以接收与其相邻的另一个同步区的基准作为备用,见图4.15(b)。
各省内设置在汇接局(Tm)和端局(C5)的时钟是第三级时钟,采用有保持功能的高稳定度晶体时钟,其频率偏移率可低于二级时钟。通过同步链路与第二级时钟或同等级时钟同步,需要时可设置局内综合定时供给设备。
第四级时钟是一般晶体时钟,通过同步链路与第三级时钟同步,设置在远端模块、数字终端设备和数字用户交换设备当中。
