4.2 多进制数字频率调制
多进制数字频率调制简称多频制。是2FSK方式的直接推广。它用多个频率的正弦振荡分别表示不同的数字信息。

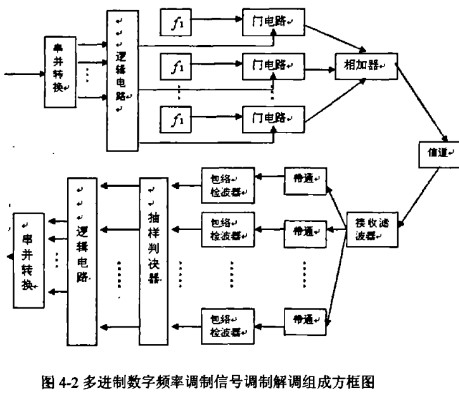

绝大多数的多频制系统,可用图4-2所示的组成方框表示。图中,串/并转换器和逻辑电路将一组组的输入二进制码(k个码元组成一组)对应地转换成有多种状态的一个个的多进制码(共n>=2k个状态)。当某个组的二进制码到来时,逻辑电路的输出一方面接通某个门电路,让相应的载频发送出去;另一方面却同时关闭其余所有的门电路。于是当一组组二进制码元输入时,经相加器组合输出的便是一个多进制频率调制的波形。多进制的解调部分由多个带通滤波器包络检波器及一个抽样判决器逻辑电路串/转换器组成,各带通滤波器的中心频率分别时各个载频。因而,当某一载频到来时,只有一个带通滤波器有信号及噪声通过,其它带通滤波器只有噪声通过一抽样判决器的任务就是在某个时刻比较所有包络检波器输出的电压,判决哪一路最大,也就是判决对方送来的是什么频率,并选出最大者作为输出,这个输出相当于多进制的某一个码元。逻辑电路把这个输出译成用k位二进制并行码表示的m进制数,再经串/并变换成串行的二进制输出信号,从而完成数字信号的传输。
图4-2多进制数字频率调制信号调制解调组成方框图MFSK信号除了用上述分路滤波包络检测外,还可以采用分路滤波相干检测。此时只需将图4-2中的包络检波器去掉,换成相乘器及低通滤波器即可,各路相乘器需分别输入不同的相干载波信号。
