　　4.3.1 四相绝对相移键控QPSK调制
1.调相法

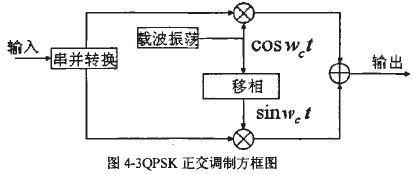

由式4-1可以看出QPSK信号可以表示为有两个BPSK信号相加而成，因此，它可以用正交法产生。其调制器由两个BPSK调制器组合而成，原理框图如图4-3所示，输入的二进制信息序列经串并转换及电平发生后，得到并行的双极性二电平的同相分量I(t)和正交分量Q(t)。这两个信号分别与载波cosm/和sinwrf相乘，即分别完成BPSK的调制过程，然后相加即可得到QPSK信号。

2.相位选择法

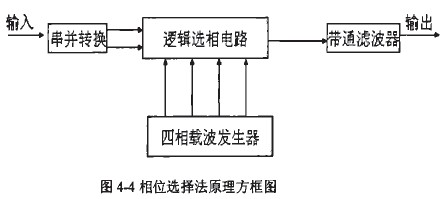

另外，根据信号的特点，MPSK也可以采用其它方法实现调制。图4-4给出了QPSK的相位选择法调制原理框图。载波发生器预先分别产生初相等于QPSK信号的4种相位的载波，根据输入的信息信号的不同的逻辑选择电路每次选择一种对应的载波作为输出，然后经带通滤波器滤除高频分量即可得到QPSK信号。这种方法比较适用与载频较高的场合。
