摘要:四相绝对相移键控QPSK信号的解调:接收信号与同相和正交两路本地载波相乘后,分别经过相关器(或匹配滤波器),可以得到信号同相分量I(t)和正交分量Q(t),再经电平判决以及串并转换,即可得到解调输出的二进制信息。
4.3.2 四相绝对相移键控QPSK信号的解调

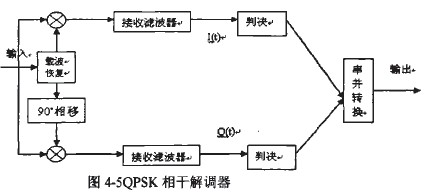

MPSK信号可以采用相干解调的方法。QPSK信号的相干解调器如图4-5所示。接收信号与同相和正交两路本地载波相乘后,分别经过相关器(或匹配滤波器),可以得到信号同相分量I(t)和正交分量Q(t),再经电平判决以及串并转换,即可得到解调输出的二进制信息。
