5.2 电话交换机
5.2.1 交换机的硬件基本结构

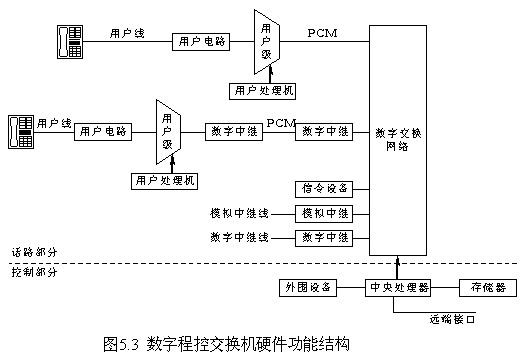

数字程控交换机的硬件结构可划分为话路子系统和控制子系统两部分,如图5.3所示。
1.话路子系统
话路子系统包括用户模块、远端用户模块、数字中继、模拟中继、信令设备、交换网络等部件。
1) 用户模块
用户模块通过用户线直接连接用户的终端设备,主要功能是向用户终端提供接口电路,完成用户话音的模/数、数/模转换和话务集中,以及对用户侧的话路进行必要的控制。
用户模块包括两部分:用户电路和用户级。
(1) 用户电路(LC:Line Circuit)是数字程控交换机连接模拟用户线的接口电路。目前电话网中绝大多数用户都是模拟用户,采用模拟用户电路。
数字交换系统模拟用户电路的功能可归纳为BORSCHT,如图5.4所示。BORSCHT的含义为B:馈电;O:过压保护;R:振铃;S:监视;C:编译码;H:混合电路(2/4线转换);T:测试。
(2) 用户级完成话务集中的功能,一群用户经用户级后以较少的链路接至交换网络,来提高链路的利用率。
2) 远端用户模块
远端用户模块是现代程控数字交换机所普遍采用的一种外围模块,通常设置在远离交换局(母局)的用户密集的区域。它的功能与用户模块相同,但通常与母局间采用数字链路传输,因此能大大降低用户线的投资,同时也提高了信号的传输质量。远端模块和母局间需要有数字中继接口设备进行配合。
3) 中继模块
中继模块是程控数字交换机与局间中继线的接口设备,完成与其他交换设备的连接,从而组成整个电话通信网。按照连接的中继线的类型,可分成模拟中继模块和数字中继模块。
(1) 数字中继模块是数字交换系统与数字中继线之间的接口电路,可适配一次群或高次群的数字中继线。
数字中继模块具有码型变换、时钟提取、帧同步与复帧同步、帧定位、信令插入和提取、告警检测等功能。
(2) 模拟中继模块是数字交换系统为适应局间模拟环境而设置的终端接口,用来连接模拟中继线。模拟中继模块具有监视和信令配合、编译码等功能。
目前,随着全网的数字化进程的推进,数字中继设备已经普及应用,而模拟中继设备正在逐步被淘汰。
4) 信令设备
信令设备提供程控交换机在完成话路接续过程中所必需的各种数字化的信号音、接收双音多频话机发出的DTMF信号、接收和发送的各种信令信息等。根据功能可以分为DTMF收号器、随路记发器信令的发送器和接收器、信号音发生器、No.7信令系统的信令终端等设备。
5) 交换网络
交换网络是话路系统的核心,各种模块均连接在交换网络上。交换网络可在处理机控制下,在任意两个需要通话的终端之间建立一条通路,即完成连接功能。
2.控制子系统
控制子系统包括处理机系统、存储器、外围设备和远端接口等部件,通过执行软件系统,来完成规定的呼叫处理、维护和管理等功能。
(1) 处理机是控制子系统的核心,是程控交换机的“大脑”。它要对交换机的各种信息进行处理,并对数字交换网络和公用资源设备进行控制,完成呼叫控制以及系统的监视、故障处理、话务统计、计费处理等。处理机还要完成对各种接口模块的控制,如用户电路的控制、中继模块的控制和信令设备的控制等。
(2) 存储器是保存程序和数据的设备,可细分为程序存储器、数据存储器等区域。一般指的是内部存储器,根据访问方式又可以分成只读存储器(ROM)和随机访问存储器(RAM)等,存储器容量的大小也会对系统的处理能力产生影响。
(3) 外围设备包括计算机系统中所有的外围部件:输入设备包括键盘、鼠标等;输出设备包括显示设备、打印机等;此外也包括各种外围存储设备,如磁盘、磁带和光盘等。
(4) 远端接口包括到集中维护操作中心(CMOC:Centralized Maintenance& Operation Center)、网管中心、计费中心等的数据传送接口。
