5.2.3 交换机的交换原理
如前所述，交换机的作用包括接入、交换、信令和控制等功能。其中，交换功能是交换系统最重要的功能之一，也是最基本的功能。

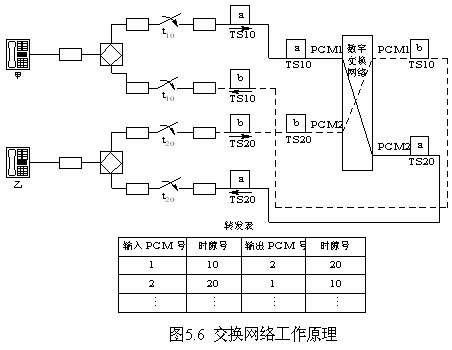

交换功能是由交换网络在控制系统的控制下完成的。数字交换系统的交换过程，如图5.6所示。
在数字交换机中，每个用户都占用一个PCM系统的一个固定的时隙，用户的话音信息就装载在这个时隙之中。例如在图5.6中的甲、乙两个用户，甲用户的发话信息或受话信息都是固定使用PCM1的时隙10(TS10)，而乙用户的发话信息或受话信息都是固定使用PCM2的TS20。
当两用户要建立呼叫时，就要根据两用户所使用的PCM线号和时隙号，在交换网络的内部建立通路,使用户信息从网络入端沿着已建立的通道流向网络出端完成交换。交换网络的内部通路被称为连接，对连接的控制是通过一张叫做“转发表”的表格实现的。
如图5.6所示，当这两个用户互相通话时，甲用户的话音信息a在TS10时隙的时候由PCM1送至数字交换网络，数字交换网要按照输入PCM线号和时隙号查转发表，得到输出端的PCM线号和时隙号：PCM2的TS20，数字交换网络就将信息a交换到PCM2的TS20时隙上，这样在TS20时隙到来时，就可以将a取出送至乙用户。同样的，乙用户的话音信息b也必须在TS20时隙时由PCM2送至数字交换网络，数字交换网络将其交换到PCM1的TS10时隙上，而在TS1时隙到来时取出b送至甲用户，这样就完成了两用户之间的信息的交换。
