5.4 路由选择
电话网中，当任意两个用户之间有呼叫请求时，网络要在这两个用户之间建立一条端到端的话音通路。当该通路需要经过多个交换中心时，交换机要在所有可能的路由中选择一条最优的路由进行接续，即进行路由选择。它负责将呼叫从源接续到宿，是任何一个网络的体系、规划和运营的核心部分。
5.4.1 路由的概念及分类
1．路由的概念

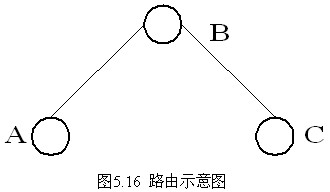

电话网中的路由，是指在电话网中，源节点和目的节点之间建立的一个传送信息的通路。它可以由单段链路组成，也可以由多段链路经交换局串接而成。而所谓链路，是指两个交换中心节点间的一条直接电路或电路群。如图5.16所示，AB、BC均为链路，交换局A、B之间的路由由单段链路AB组成，交换局B、C之间的路由由单段链路BC组成，而交换局A、C之间的路由则由链路AB、BC经交换局B串接而成。

2．路由的分类
电路是根据不同的呼损指标进行分类的。所谓呼损，简单讲，是指在用户发起呼叫时，由于网络或中继的原因导致电话接续失败，这种情况叫做呼叫被损失，简称呼损。它可以用损失的呼叫占总发起呼叫数的比例来描述(这只是表述呼损的方法之一)。按链路上所设计的呼损指标不同，可以将电路分为低呼损电路群和高效电路群。
低呼损电路群上的呼损指标应小于1%，低呼损电路群上的话务量不允许溢出至其他路由。所谓不允许溢出，是指在选择低呼损电路进行接续时，若该电路拥塞，不能进行接续，也不再选择其他电路进行接续，故该呼叫就被损失，即产生呼损。因此，在网络规划过程中，要根据话务量数据计算所需的电路数，以保证满足呼损指标。而对于高效电路群则没有呼损指标，其上的话务量可以溢出至其他路由，由其他路由再进行接续。
路由也可以相应地按照呼损进行分类，分为低呼损路由和高效路由，其中低呼损路由包括基干路由和低呼损直达路由。若按照选择顺序分，则有首选路由和迂回路由。
1) 基干路由
基干路由由具有上下级汇接关系的相邻等级交换中心之间以及长途网和本地网的较高等级交换中心(指C1局、DC1局或Tm)之间的低呼损电路群组成。基干路由上的低呼损电路群又叫基干电路群。电路群的呼损指标是为保证全网的接续质量而规定的，应小于1%，且话务量不允许溢出至其他路由。
2) 低呼损直达路由
直达路由是指由任意两个交换中心之间的电路群组成的，不经过其他交换中心转接的路由。低呼损直达路由由任意两个等级的交换中心之间的低呼损直达电路组成。两交换中心之间的低呼损直达路由可以疏通两交换中心间的终端话务，也可以疏通由这两个交换中心转接的话务。
3) 高效直达路由
高效直达路由由任意两个等级的交换中心之间的高效直达电路组成。高效直达路由上的电路群没有呼损指标，其上的话务量可以溢出至其他路由。同样地，两交换中心之间的高效直达路由可以疏通其间的终端话务，也可以疏通由这两个交换中心转接的话务。
4) 首选路由与迂回路由
当某一交换中心呼叫另一交换中心时，对目标局的选择可以有多个路由。其中第一次选择的路由称为首选路由，当首选路由遇忙时，就迂回到第二路由或者第三路由。此时，第二路由或第三路由称为首选路由的迂回路由。迂回路由一般是由两个或两个以上的电路群转接而成的。
对于高效直达路由而言，由于其上的话务量可以溢出，因此必须有迂回路由。
5) 最终路由
当一个交换中心呼叫另一交换中心，选择低呼损路由连接时不再溢出，由这些无溢出的低呼损电路群组成的路由，即为最终路由。最终路由可能是基干路由，也可能是低呼损直达路由，或部分基干路由和低呼损直达路由。
