山东省专升本考试土木工程结构力学（静定刚架及静定梁）模拟试卷1

山东省专升本考试土木工程结构力学（静定刚架及静定梁）模拟试卷1,本试卷总分39分，共有1类型题目。

一、2. 结构力学

结构力学 总分为：50

1.根据如下图所示梁的弯矩图和剪力下图的形状可知，在AC段作用向下的均布荷载。 ( )

A．正确
B．错误

2.根据如下图所示梁的弯矩图和剪力下图的形状可知，在C截面作用顺时转向集中力偶。 ( )

A．正确
B．错误

3.根据如下图所示梁的弯矩图和剪力下图的形状可知，在AC段作用向下的均布荷载。 ( )

A．正确
B．错误

4.如下图所示结构的受力特点是：全部反力等于零，AD部分不受力。 ( )

A．正确
B．错误

5.在如下图所示梁中，不论a、b为何值，总有M_A=M_B。 ( )

A．正确
B．错误

6.如果下图(a)梁的弯矩图为下图(b)所示，则x=m／P。 ( )

A．正确
B．错误

7.如下图所示弯矩图是正确的。 ( )

A．正确
B．错误

8.在主从结构中，将内部约束解除后，附属部分一定是几何可变体系，基本部分一定是几何不变体系。 ( )

A．正确
B．错误

9.下图所示两种梁弯矩图相同的条件是 ( )

A．l₁=l₂
B．a=b
C．l₁a=l₂b
D．必须：l₁=l₂并且a=b

10.要降低下图所示多跨静定梁弯矩幅值，应采用何种措施? ( )

A．增大截面尺寸
B．使a=b
C．使a＞b
D．使a＜b

11.外力作用在基本部分上时，附属部分有 ( )

A．反力
B．内力
C．位移
D．变形

12.下图所示多跨静定梁的两支座弯矩M_A=M_B的条件是 ( )

A． l₁=l₂
B． a=c
C．l₁=l₂=b
D．必须l₁=l₂，a=c

13.由下图所示梁的剪力下图，知其弯矩图可能是 ( )

A．
B．
C．
D．

14.下图所示结构弯矩图形状正确的是 ( )

A．
B．
C．
D．

15.下图所示结构以截面的剪力为 ( )

A．P
B．-P
C．0．5P
D．-0．5P

16.下图所示结构弯矩图形状正确的是 ( )

A．
B．
C．
D．

17.下图所示两结构相同的是 ( )

A．弯矩
B．剪力
C．轴力
D．C点竖向位移

18.下图所示结构弯矩图形状正确的是 ( )

A．
B．
C．
D．

19.如杆端无集中力偶荷载作用，下列哪些位置杆端弯矩不等于零? ( )

A．自由螭
B．铰支座杆端
C．铰节点杆端
D．刚结杆端

20.下图所示两结构相同的因素是 ( )

A．内力和反力
B．应力
C．变形
D．位移

21.下图所示两结构相同的因素是 ( )

A．内力和反力
B．应力
C．变形
D．位移

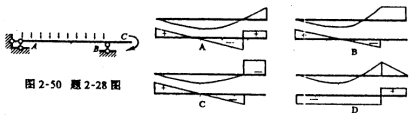

22.伸臂梁在下图所示荷载作用下，其M图和Q下图的形状正确是 ( )

A．
B．
C．
D．

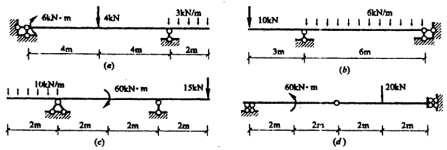

23.试用叠加法绘制下图所示静定梁的弯矩图。

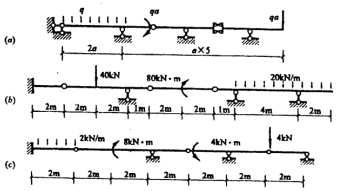

24.试作下图所示多跨静定梁的弯矩图和剪力下图

25.试作下图所示多跨静定梁的弯矩图。

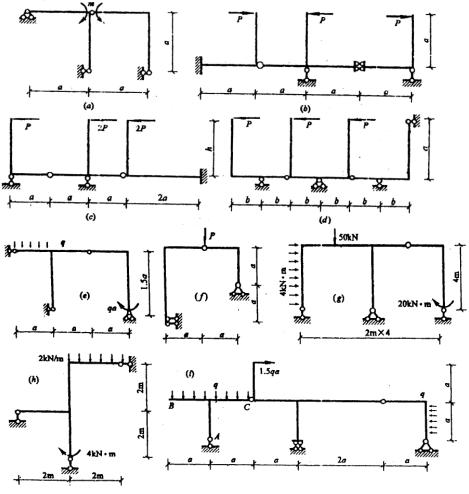

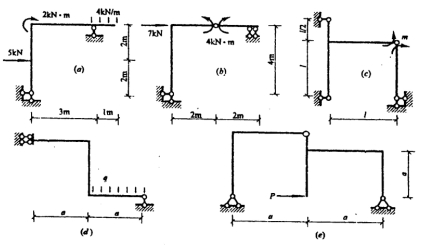

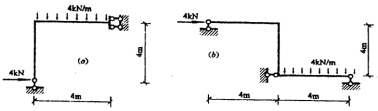

26.试绘制下图所示刚架的内力下图。

27.试绘制下图所示刚架的内力下图。

28.试绘制下图所示刚架的内力下图。

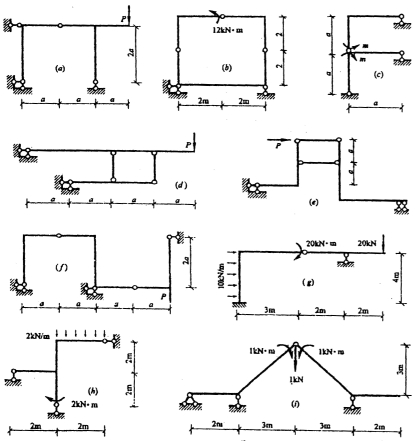

29.试绘制下图所示刚架的弯矩图。

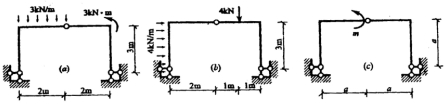

30.试利用对称性绘制下图所示刚架的弯矩图。

31.试绘制下图所示刚架的弯矩图。

32.为了使下图所示梁中最大正弯矩和最大负弯矩的绝对值相等。a、b、c、d的关系如何?为了使梁中最大正弯矩和最大负弯矩的绝对值相等，并且达到极值，a、b、c、d的关系如何?

33.在下图所示梁中a、b为何值时，梁中弯矩幅值最小，并求最小弯矩幅值。
