山东省专升本考试土木工程结构力学（影响线及其应用）模拟试卷1

山东省专升本考试土木工程结构力学（影响线及其应用）模拟试卷1,本试卷总分41分，共有1类型题目。

一、2. 结构力学

结构力学 总分为：50

1.静定结构的内力和反力影响线是直线或折线组成。 ( )

A．正确
B．错误

2.荷载的临界位置必然有一集中力作用在影响线顶点，若有一集中力作用在影响线顶点也必为一荷载临界位置。

A．正确
B．错误

3.下图所示梁D截面弯矩影响线的最大竖标发生在D点。 ( )

A．正确
B．错误

4.下图所示影响线是A截面的弯矩影响线。 ( )

A．正确
B．错误

5.下图所示两根梁C截面的弯矩影响线相同。 ( )

A．正确
B．错误

6.桁架影响线、梁在节点荷载作用下的影响线，在相邻节点之间必为一直线，静定结构和超静定结构都是这样。

A．正确
B．错误

7.由下图所示DG杆的轴力影响线可知该桁架是上弦承载。( )

A．正确
B．错误

8.在下图所示影响线中K点的竖标表示P=I作用在K点时产生的K截面的弯矩。( )

A．正确
B．错误

9.在下图所示行列荷载中P₂和P₃都是临界荷载，则从P₂在C开始移动荷载至P₃在C止，都是荷载临界位置。 ( )

A．正确
B．错误

10.下图所示超静定梁的K截面弯矩影响线有两条平行直线和一段曲线组成。( )

A．正确
B．错误

11.下图所示桁架，当上弦承载和下弦承载时影响线不同的是哪个? ( )

A．上弦杆轴力影响线
B．下弦杆轴力影响线
C．斜杆轴力影响线
D．竖杆轴力影响线

12.下图所示影响线为结点荷载作用下哪个量值的影响线? ( )

A．C截面弯矩
B．D截面弯矩
C．CD节间剪力
D．K截面弯矩

13.下图所示桁架1杆轴力影响线是( )

A．
B．
C．
D．

14.下图所示影响线不是哪个量值的影响线? ( )

A．C截面剪力
B．K截面剪力
C．D左截面剪力
D．CD节间剪力

15.下图所示伸臂梁的影响线为哪个量值的影响线? ( )

A． Q_A
B． Q_A右
C．Q_A左
D．尺_A

16.下图所示斜梁B支座反力影响线是( )

A．虚位移下图
B．P=1作用点的竖向虚位移下图
C．P=1作用点的水平虚位移下图
D．P=1作用点垂直AB的虚位移下图

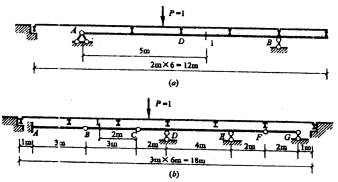

17.下图(a)中K截面剪力影响线的轮廓是下图(b)中 ( )

A．主梁的虚位移下图
B．纵梁的虚位移下图
C．横梁的虚位移下图
D．两条平行线

18.由主从结构的受力特点可知：附属部分的内力(反力)影响线在基本部分上 ( )

A．全为零
B．全为正
C．全为负
D．可正可负

19.结构上某量值的影响线的量纲是 ( )

A．该量值的量纲
B．该量值的量纲／[力]
C．该量值的量纲×[力]
D．该量值的量纲／[长度]

20.下图所示梁A截面弯矩影响线是 ( )

A．
B．
C．
D．

21.如下图所示，P=1在ABCD上移动，M_C影响线的轮廓应该是 ( )

A．
B．
C．
D．

22.P=l在ACB上移动，下图所示影响线是何量值的影响线 ( )

A．Q_C
B．M_C
C．M_K
D．M_B

23.下图所示静定梁在移动荷载作用下，M_C的最大值(绝对值)为 ( )

A．20kN.m
B．30kN.m
C．40kN.m
D．50kN.m

24.下图所示超静定梁在结点荷载作用下，M_A影响线的轮廓是 ( )

A．
B．
C．
D．

25.下图所示静定梁在结点荷载作用下，Q_C右影响线的轮廓是 ( )

A．
B．
C．
D．

26.下图(b)所示影响线是下图(a)所示桁架中哪个量值的影响线? ( )

A．N₂₃(上弦承载)
B．N₃₅(上弦承载)
C．N₂₃(下弦承载)
D．N₃₅(下弦承载)

27.下图所示结构当单位移动荷载在AB段移动时，K截面弯矩影响线是 ( )

A．直线
B．曲线
C．零
D．三角形

28.下图(b)是下图(a)的某量值的影响线，其中竖标，D表示P=I作用在 ( )

A．K点是产生的Q_D的值
B．K点是产生的M_D的值
C．D点是产生的Q_K的值
D．D点是产生的M_K的值

29.由下图所示平行弦桁架的N₁影响线和N₂影响线可知单位移动荷载在什么范围内移动? ( )

A．在BD范围内移动
B．在AE范围内移动
C．在bd范围内移动
D．在aE范围内移动

30.下图所示简支梁在下图示移动荷载作用下(P=5kN)，K截面的最大弯矩为 ( )

A．15kN.m
B．35kN.m
C．30kN.m
D．42．5kN.m

31.关于下图所示影响线竖标含义的论述正确的是 ( ) ①a为P=I在C左时产生的Q_C ②b为P=1在C右时产生的Q_c ③a为P=1在C点时产生的Q_C左 ④b为P=l在C点时产生的Q_C右

A．①②
B．②③
C．③④
D．①④

32.对于下图所示哪种情况，由影响线计算影响量的式子Z=ZP_iy_i=Ry₀。是正确的。y_i为P_i作用点下影响线竖标，y₀为R作用点下影响线竖标。 ( )

A．
B．
C．
D．

33.简支梁的绝对最大弯矩是 ( )

A．弯矩图中的最大竖标
B．梁中可能出现的最大弯矩
C．跨中截面的最大弯矩
D．跨中截面的弯矩

34.下图所示两种梁在直接荷载和节点荷载作用下，下列哪些量值的影响线相同。 ( )

A．D截面剪力
B．C截面弯矩
C．C截面剪力
D．D截面弯矩

35.下列关于下图所示桁架35杆轴力影响线的论述正确的是 ( )

A．分布在15范围内
B．分布在26范围内
C．分布在18范围内
D．上承下承时不一样

36.下图所示连续梁是关于何量值的最不利荷载布置? ( )

A．M₁
B．R_B
C．R_D和M_Dmin
D．Q₁

37.下图所示梁在移动荷载作用下，产生C截面最大弯矩的荷载位置是 ( )

A．P₁在C点
B．P₂在C点
C．P₁和P₂的合力在C点
D．P₁和P₂的中点在C点

38.作下图所示多跨静定梁的M_A、M_K、Q_C、Q_D占影响线，并求出分布集度为口：20kN／m，分布长度为4m的均布移动荷载作用下的RD的最大值。

39.作下图所示结构的M_C、R_D、M_H、Q_H左、Q_H右影响线。

40.作下图所示多跨静定梁的M_K、R_C、M_D、Q_E左、Q_E右影响线。

41.作下图所示梁在节点荷载作用下指定影响线。

42.作下图所示桁架指定杆内力影响线。

43.作下图所示结构的影响线。P=1在ABCIHG上移动。

44.求下图所示简支梁C截面蕞大弯矩。其中P₁=90kN，P₂=60kN，P₃=60kN。

45.作下图所示结构M_A、R_B、M_C、R_D的影响线。

46.下图所示结构受节点荷载作用，作M_A和Y_A的影响线。

47.小车总重20kN，小车在下弦上移动，求杆a的最大内力。小车轮距lm。
