山东省专升本考试土木工程结构力学（静定结构的位移计算）模拟试卷1

山东省专升本考试土木工程结构力学（静定结构的位移计算）模拟试卷1,本试卷总分39分，共有1类型题目。

一、2. 结构力学

结构力学 总分为：50

1.下图所示两个下图形相乘的结果是。 ( )

A．正确
B．错误

2.下图所示同一结构的两种状态，其中r₁₂=r₂₁。 ( )

A．正确
B．错误

3.已知下图 (a)结构的弯矩图，得到下图(b)所示同一结构由于支座A的转动引起的c点的挠度 ( )

A．正确
B．错误

4.某桁架支座B被迫下沉5mm，并测得下弦结点相应的挠度如下图(a)所示，此时桁架上无其他荷载。下图 (b)所示荷载作用下引起的支座B的反力为30kN。( )

A．正确
B．错误

5.位移计算公式只适用于静定结构。 ( )

A．正确
B．错误

6.下列哪一条不是下图乘法求位移的适用条件? ( )

A．直杆
B．EI为常数
C．M_P、M至少有一个为直线形
D．M_P、M都必须是直线形

7.下图所示三铰拱的拉杆温度升高t⁰，由此引起的C点竖向位移是 ( )

A．5aαt／8(↓)
B．4aαt／5(↓)
C．4aαt(↓)
D．3aαt(↑)

8.功的互等定理仅适用于什么体系? ( )

A．静定结构
B．线弹性体系
C．梁和刚架
D．平面体系

9.在位移计算公式(5-4)中第二项表示 ( )

A．弯曲变形对位移的影响
B．轴向变形对位移的影响
C．剪切变形对位移的影响
D．扭转变形对位移的影响

10.下图所示同一结构在两种不同的荷载作用下，它们之间的关系是 ( )

A．B点的水平位移相同
B．C点的水平位移相同
C．A点的水平位移相同
D．BC杆变形相同

11.下图所示结构仅在ABC部分内侧温度升高，下列论述错误的是 ( )

A．整个结构不产生内力
B．仅ABC部分发生变形
C．A、B两点的相对位移为零
D．C铰左右两截面的相对转角为零

12.已知下图(a)中B截面的转角为，则下图(b)中B截面的转角为(逆时针为正)( )

A．
B．
C．
D．

13.下图所示桁架各杆EA相同，设△_AH、△_BH分别为A、B两点的水平位移，则 ( )

A． △_AH=0，△_BH=0
B．△_AH≠0，△_BH=0
C．△_AH=0，△_BH≠0
D．△_BH=2△_AH≠0

14.下图所示各桁架，C点能发生竖向位移的是 ( )

A．(b)
B．(b)、(c)
C．(a)、(b)
D．(a)、(c)

15.下图所示同一等截面简支梁的三种受力状态，(a)梁中点竖向位移等于( )

A．(b)梁中点竖向位移
B．(b)梁中点竖向位移2倍
C．(c)梁中点竖向位移
D．(c)梁中点竖向位移2倍

16.下图所示同一等截面简支梁的三种受力状态，(a)梁中点截面转角等于 ( )

A．(b)梁中点截面转角
B．(b)梁中点截面转角2倍
C．(c)梁中点截面转角
D．(c)梁中点截面转角2倍

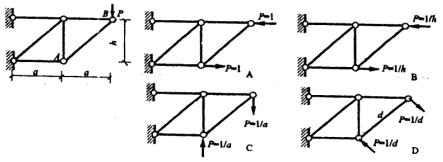

17.求下图所示桁架中AB杆的转角．虚拟的力状态是 ( )

A．
B．
C．
D．

18.试求下图所示1／4圆弧曲梁在径向均布荷载作用下的B点水平位移。假定曲梁在计算位移时可以果用直杆的计算公式，且可忽略轴力和剪力的影响。EI=常数。

19.已知下图所示桁架中各杆EA相同，求AB、BC两杆之间的相对转角。

20.求下图所示梁B端转角。

21.求下图所示梁中点的竖向位移。

22.求下图所示刚架K点转角。

23.求下图所示刚架A、B两截面的相对转角和A、B两点相对水平位移。

24.求下图所示刚架A、B两截面的竖向相对位移、水平相对位移及相对转角。

25.求下图所示刚架A点全位移的大小和方向。

26.下图所示桁架各杆EA相同，求B的水平位移。

27.求下图所示梁C点竖向位移。EI为常数

28.求下图所示刚架的C点竖向位移。

29.求下图所示组合结构的C点竖向位移，EA=2El(l／m²)。

30.求下图0所示组合结构的A点水平位移。A=l／a²，a=6m。

31.已知，求下图所示梁内D点的竖向位移。

32.下图所示刚架各杆为矩形截面，h=l／20，线膨胀系数为α。试求下图所示温度变化情况下A点的竖向位移和水平位移。

33.现欲使下图所示桁架下弦中点C设置向上拱度2cm，问四根上弦杆如何制造才能达到要求?(上弦杆增大的长度A相等，其他各杆按精确尺寸。)
