山东省专升本考试土木工程结构力学（静定结构的位移计算）模拟试卷2

山东省专升本考试土木工程结构力学（静定结构的位移计算）模拟试卷2,本试卷总分39分，共有1类型题目。

一、2. 结构力学

结构力学 总分为：50

1.静定结构由于支座移动引起的位移与刚度无关。 ( )

A．正确
B．错误

2.结构发生了变形，必然会引起位移。反过来，结构有位移必然有变形发生。 ( )

A．正确
B．错误

3.功的互等原理是由虚功原理推出的，因此它适用于弹性体系和非弹性体系。( )

A．正确
B．错误

4.反力互等定理仅对超静定结构才有使用的价值。 ( )

A．正确
B．错误

5.下图所示体系角位移δ₂₁和线位移δ₁₂不仅数值相等，且量纲也相同。 ( )

A．正确
B．错误

6.下图所示斜梁与水平梁弯矩图相同，刚度相同，所以两者的θ_B也相同。 ( )

A．正确
B．错误

7.单位荷裁法是由什么推导出来的? ( )

A．虚位移原理
B．虚力原理
C．叠加原理
D．互等定理

8.建立虚功方程时，位移状态与力状态的关系是 ( )

A．彼此独立无关
B．位移状态必须是由力状态产生的
C．互为因果关系
D．力状态是由位移状态引起的

9.下图所示同一结构的两种受力状态，由位移互等定理知：△=( )

A．θ_A
B．θ_A-θ_B
C．θ_B
D．θ_A+θ_B

10.下图所示同一结构的两种状态，根据位移互等定理下列式子正确的是( )

A．△₁=△₃
B．θ₂=θ₄
C．△₃=θ₂
D．△₁=θ₄

11.下图所示同一结构的两种状态，根据位移互等定理下列式子正确的是( )

A．α=γ+θ
B．α=θ
C．γ=α+β
D．θ+γ=α+β

12.下图所示虚拟力状态可求出什么? ( )

A．A、B两点的相对位移
B．A、B两点问距的改变
C．A、B两藏面相对转动
D．A、B两点的相对水平位移

13.下图所示虚拟力状态可求出什么? ( )

A．A、B两截面的相对位移
B．A、B两截面的相对转角
C．A、B两截面相对转动的m倍
D．A、B两点连线的转动

14.下图所示虚拟力状态可求出什么? ( )

A．A点线位移
B．A点、B点相对位移角
C．AB杆的转角
D．B点线位移

15.下图所示虚拟力状态可求出什么? ( )

A． A点的线位移
B．AB杆的转角
C．AB、AC的相对转动
D．AC杆的转角

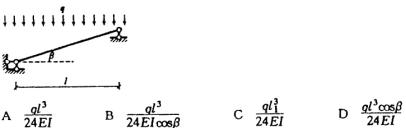

16.下图所示斜梁在均布荷载作用下左支座截面角位移等于 ( )

A．
B．
C．
D．

17.下图所示同一结构的两种受力状态，在下图(b)结构中B点的水平位移等于 ( )

A．θ_C
B．△_B
C．θ_C
D．

18.下图所示结构由于支座移动引起的A点的竖向位移是 ( )

A．0．03×2a(↓)
B．0．03×2a(↑)
C．0．03×2a+0．01×2(↑)
D．0．03×2a-0．01×2(↓)

19.求下图 (a)简支梁B截面的角位移。

20.求下图 (a)中梁上B点的位移。

21.求下图(a)所示结构A、B两点的相对水平位移。

22.求下图 (a)所示结构A点的水平位移。各杆EI相同。

23.求下图 (a)所示桁架中杆件AC和AB之间的相对转角β。已知各杆EA相同。

24.求下图 (a)所示结构c点的竖向位移。

25.下图(a)所示结构发生了支座移动，求铰c两侧截面的相对转动θ_c。

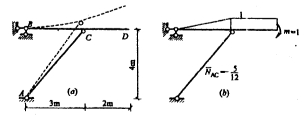

26.下图 (a)所示结构中，由于制造误差，杆AC长了λ₀=0．001m，杆BCD做成了半径为ρ₀=200m的圆弧曲线。试求D截面的角位移。

27.已知下图(a)结构的弯矩图，求下图(b)结构由于支座A的转动引起的C点的挠度。

28.已测得下图(a)结构各点的挠度，求下图(b)结构在荷载作用下支座A的反力。

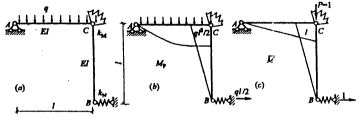

29.下图(a)所示结构受均布荷载q，EI为常数。k₁=k₂=8EI／l，k₃=48EI／l³，求铰C左右两截面的相对转动。

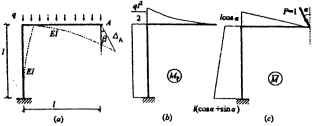

30.求下图所示刚架A点的全位移△_A。

31.求下图所示三铰刚架由于支座移动引起的C铰两侧截面的相对角位移。

32.下图所示结构由于制造误差，AB、BC两段均成圆弧形，装配时按下图中虚线位置放置，B点仍为直角且无线位移，巳知BC的半径为ρ₀=1000m，求AB的半径。

33.在下图(a)中，当支座B被迫下沉△_B时，测得D点的竖向位移，试作出下图(b)所示同一结构在荷载P作用下的弯矩图。

34.分析下图所示两结构各点位移之间的关系。
