2012上半年数据库系统工程师考试真题及答案解析

下午卷

试题三（共15 分）
  【说明】
  某医院拟开发一套住院病人信息管理系统，以方便对住院病人、医生、护士和手术等信息进行管理。

【需求分析】
  (1)系统登记每个病人的住院信息，包括：病案号、病人的姓名、性别、地址、身份证号、电话号码、入院时间及病床信息等，每个病床有所属的病房及病区。如表3-1 所示。其中病案号标识病人本次住院的信息。


      (2)在一个病人的一次住院期间，由一名医生对该病人的病情进行诊断，并填写一份诊断书，如表3-2 所示。对于需要进行一次或多次手术的病人，系统记录手术名称、手术室、手术日期、手术时间、主刀医生及多名协助医生，每名医生在手术中的责任不同，如表3-3 所示，其中手术室包含手术室号、楼层、地点和类型等信息。

      (3)护士分为两类：病床护士和手术室护士。每个病床护士负责护理一个病区内的所有病人，每个病区由多名护士负责护理。手术室护士负责手术室的护理工作。每个手术室护士负责多个手术室，每个手术室由多名护士负责，每个护士在手术室中有不同的责任，并由系统记录其责任。
  【概念模型设计】

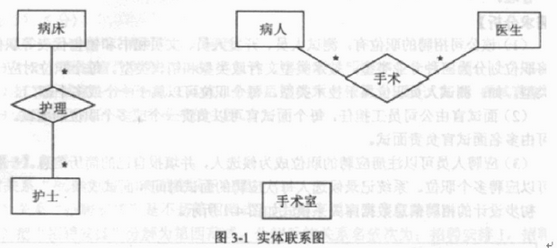

  根据需求阶段收集的信息，设计的实体联系图（不完整）如图3-1 所示。
  【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）：


  病床（病床号，病房，病房类型，所属病区）
      护士（护士编号，姓名，类型，性别，级别）
      病床护士( (1)___)
手术室（手术室号，楼层，地点，类型）
手术室护士((2)___)
病人( (3) ________，姓名，性别，地址，身份证号，电话号码，入院时间）
医生（医生编号，姓名，性别，职称，所属科室）
诊断书( (4)______ ，诊断，诊断时间）
  手术安排（病案号，手术室号，手术时间，手术名称）
  手术医生安排( (5) ，医生责任）
  【问题1】（7 分）
补充图3-1 中的联系和联系的类型。
  【问题2】（5 分）
根据图3-1，将逻辑结构设计阶段生成的关系模式中的空(1)～(5)补充完整，并用下划线指出 主键。
   【问题3】（3 分）
如果系统还需要记录医生给病人的用药情况，即记录医生给病人所开处方中药品的名称、用量、价格、药品的生产厂家等信息。请根据该要求，对图3-1 进行修改，画出补充后的实体、实体间联系和联系的类型。

  参考答案
