2014上半年数据库系统工程师考试真题及答案解析

下午卷

  试题一．阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

  【说明】
    某巴士维修连锁公司欲开发巴士维修系统，以维护与维修相关的信息。该系统的 主要功能如下：
    1)记录巴士ID和维修问题。巴士到车库进行维修，系统将巴士基本信息和ID 记录在巴士列表文件中，将待维修机械问题记录在维修记录文件中，并生成维修订单。

2)确定所需部件。根据维修订单确定维修所需部件，并在部件清单中进行标记。

3)完成维修。机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修， 登记维修情况；将机械问题维修情况记录在维修记录文件中，将所用部件记录在部件 清单中，并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。
4)记录维修工时。将机械师提供的维修工时记录在人事档案中,将维修总结发送 给主管进行绩效考核。
      5)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的 总成本；将维修工时和所用部件成本详细信息给会计进行计费。

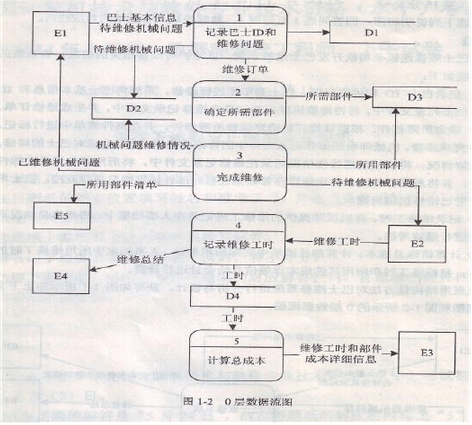

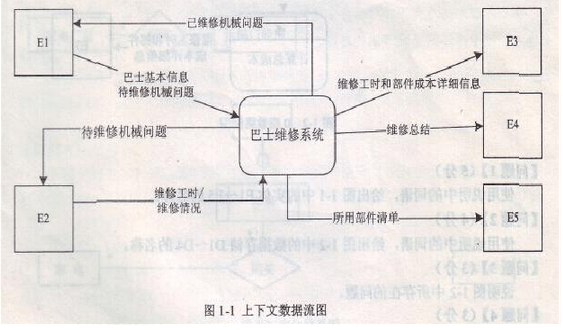

      现采用结构化方法对巴士维修系统进行分析与设计，获得如图1-1所示的上下文 数据流图和图1-2所示的0层数据流图。


  【问题1】（5分）
  使用说明中的词语，给出图1-1中的实体E1?E5的名称。
【问题2】（4分）
        使用说明中的词语，给出图1-2中的数据存储D1?D4的名称。
      【问题3】(3分)
        说明图1-2中所存在的问题。
      【问题4】（3分）
  根据说明和图中术语，釆用补充数据流的方式，改正图1-2中的问题。要求给出 所补充数据流的名称、起点和终点。

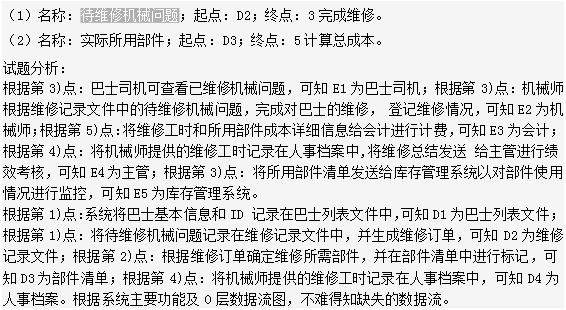

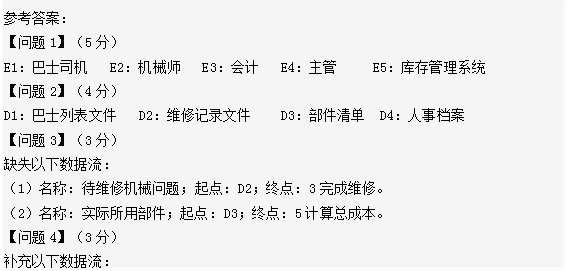

  参考答案及解析
