2014上半年数据库系统工程师考试真题及答案解析

下午卷

  试题五．阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。
  【说明】
      某家电销售电子商务公司拟开发一套信息管理系统，以方便对公司的员工、家电销售、家电厂商和客户等进行管理。
  【需求分析】
  （1）系统需要维护电子商务公司的员工信息、客户信息、家电信息和家电厂商信息等。员工信息主要包括：工号、姓名、性别、岗位、身份证号、电话、住址，其中岗位包括部门经理和客服等。客户信息主要包括：客户ID、姓名、身份证号、电话，住址、账户余额。家电信息主要包括：家电条码、家电名称、价格、出厂日期、所属厂商。家电厂商信息包括：厂商ID、厂商名称、电话、法人代表信息、厂址。
（2）电子商务公司根据销售情况，由部门经理向家电厂商订购各类家电。每个家电厂商只能由一名部门经理负责。
  （3）客户通过浏览电子商务公司网站查询家电信息，与客服沟通获得优惠后，在线购买。
  【概念模型设计】

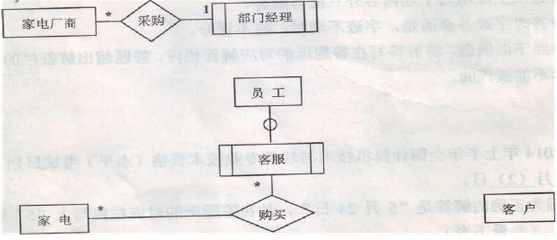

  根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。


  【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图，得出如下关系模式〔不完整）
客户（客户ID、姓名、身份证号、电话、住址、账户余额）
员工（工号、姓名、性别、岗位、身份证号、电话、住址）
  家电（家电条码、家电名称、价格、出厂日期、（1））
家电厂商（厂商ID、厂商名称、电话、法人代表信息、厂址、（2））
      购买（订购单号、（3）、金额）
  【问题1】（6分）
补充图2-1中的联系和联系的类型。
   【问题2】（6分）
  根据图2-1，将逻辑结构设计阶段生成的关系模式中的空（1）-（3）补充完整。 用下划线指出“家电”、“家电厂商”和“购买”关系模式的主键。

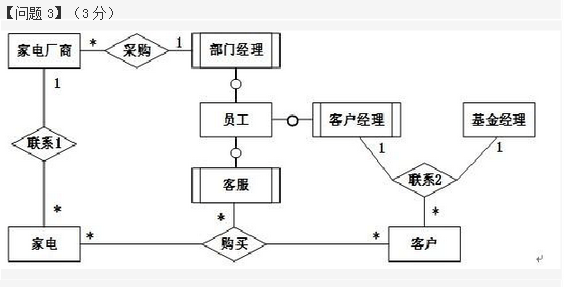

  【问题3】（3分）
  电子商务公司的主营业务是销售各类家电，对账户有佘额的客户，还可以联合第二方基金公司提供理财服务，为此设立客户经理岗位。客户通过电子商务公司的客户经理和基金公司的基金经理进行理财。每名客户只有一名客户经理和一名基金经理负责’客户经理和基金经理均可负责多名客户。请根据该要求，对图2-1进行修改，画出修改后 的实体间联系和联系的类型。

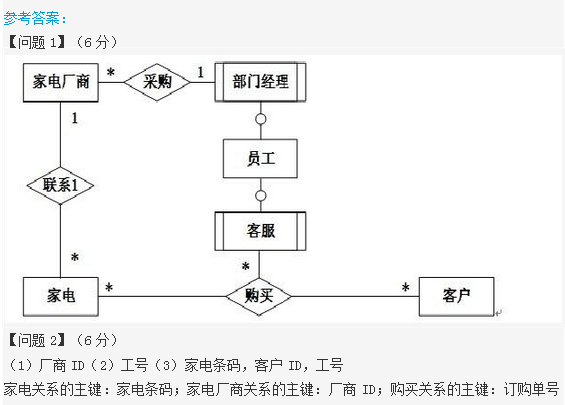

参考答案
