试题:1
阅读下列说明和图,回答问题1至问题3,将解答填入答题纸的对应栏内。
【说明】
某大型披萨加工和销售商为了有效管理生产和销售情况,欲开发一披萨信息系统,其主要功能如下:
(1)销售。处理客户的订单信息,生成销售订单,并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。
(2)生产控制。根据销售订单以及库存的披萨数量,制定披萨生产计划(包括生产哪些披萨、生产顺序和生产量等),并将其保存在生产计划表中。
(3)生产。根据生产计划和配方表中的披萨配方,向库存发出原材料申领单,将制作好的披萨的信息存入库存表中,以便及时进行交付。
(4)采购。根据所需原材料及库存量,确定采购数量,向供应商发送采购订单,并将其记录在采购订单表中;得到供应商的供应量,将原材料数量记录在库存表中,在采购订单表中标记已完成采购的订单。
(5)运送。根据销售订单将披萨交付给客户,并记录在交付记录表中。
(6)财务管理。在披萨交付后,为客户开具费用清单,收款并出具收据;依据完成的采购订单给供应商支付原材料费用并出具支付细节;将收款和支付记录存入收支记录表中。
(7)存储。检查库存的原材料、拔萨和未完成订单,确定所需原材料。

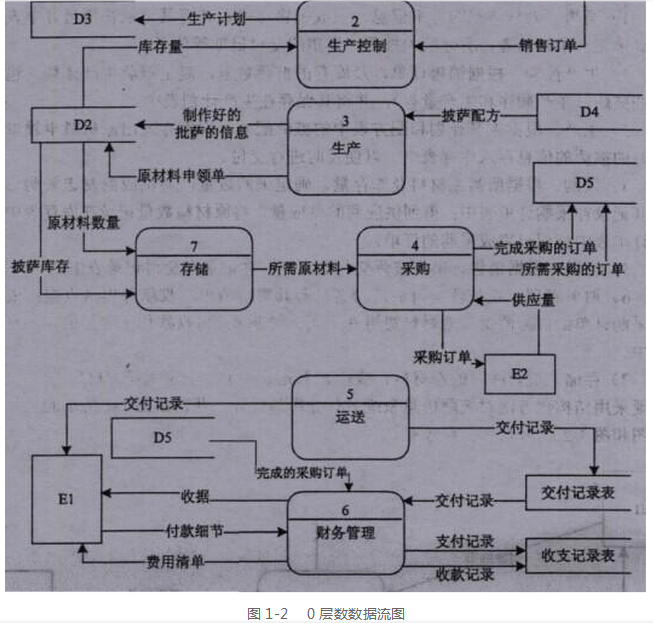

现采用结构化方法对披萨信息系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。
【问题1】(4分)
根据说明中的词语,给出图1-1中的实体E1~E2的名称。
【问题2】(5分)
根据说明中的词语,给出图1-2中的数据存储D1~D5的名称。
【问题3】(6分)
根据说明和图中词语,补充图1-2中缺失的数据流及其起点和终点。

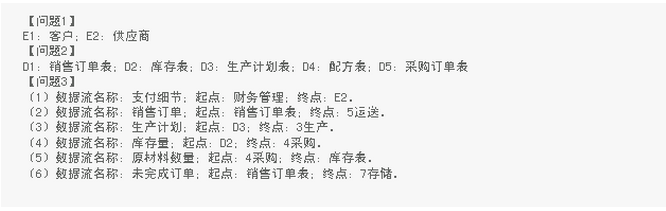

参考答案
