2016下半年软考难不难？系统架构设计师考试可以说是软考各资格中最难的，希赛软考网为你整理了2016年下半年真题，来感受下吧。以下为2016年下半年系统架构设计师考试案例分析真题第一部分。

>>>点击进入系统架构设计师历年真题下载

试题一（共25分）

阅读以下关于软件架构设计的叙述，在答题纸上回答问题1至问题3 0

【说明】

某软件公司为某品牌手机厂商开发一套手机应用程序集成开发环境，以提高开发手机应用程序的质量和效率。在项目之初，公司的系统分析师对该集成开发环境的需求进行了调研和分析，具体描述如下：

a．需要同时支持该厂商自行定义的应用编程语言的编辑、界面可视化设计、编译、调试等模块，这些模块产生的模型或数据格式差异较大，集成环境应提供数据集成能力。集成开发环境还要支持以适配方式集成公司现有的应用模拟器工具。

b．经过调研，手机应用开发人员更倾向于使用Windows系统，因此集成开发环境的界面需要与Windows平台上的主流开发工具的界面风格保持一致口

c．支持相关开发数据在云端存储，需要保证在云端存储数据的机密性和完整性。

d．支持用户通过配置界面依据自己的喜好修改界面风格，包括颜色、布局、代码高亮方式等，配置完成后无需重启环境。

e．支持不同模型的自动转换。在初始需求中定义的机器性能条件下，对于一个包含50个对象的设计模型，将其转换为相应代码框架时所消耗时间不超过5秒。

f．能够连续运行的时间不小于240水时，意外退出后能够在1 0秒之内自动重启。

g．集成开发环境具有模块化结构，支持以模块为单位进行调试、测试与发布口

h．支持应用开发过程中的代码调试功能：开发人员可以设置断点，启动调试，编辑器可以自动卷屏并命中断点，能通过变量监视器查看当前变量取值。

在对需求进行分析后，公司的架构师小张查阅了相关的资料，认为该集成开发环境应该采用管道一过滤器(Pipe-Filter)的架构风格，公司的资深架构师王工在仔细分析后，认为应该采用数据仓储（Data Repository）的架构风格。公司经过评审，最终采用了王工的方案。

【问题1】（10分）

识别软件架构质量属性是进行架构设计的重要步骤。请分析题干中的需求描述，填写表1-1中(1)～(5)处的空白。

【问题2】（7分）

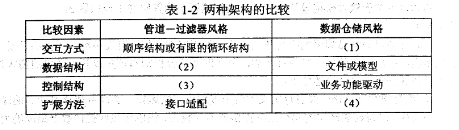

请在阅读题干需求描述的基础上，从交互方式、数据结构、控制结构和扩展方法4个方面对两种架构风格进行比较，填写表1-2中(1)～(4)处的空白。

【问题3】（8分）

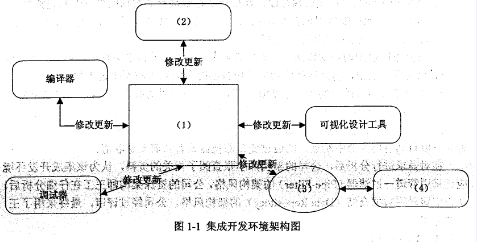

在确定采用数据仓库架构风格后，王工给出了集成开发环境的架构图。请填写图1-1中(1)～(4)处的空白，完成该集成开发环境的架构图。

从下列的4道试题（试题二至试题五）中任选2道解答。请在答题纸上的指定位置处将所选择试题的题号框涂黑。若多涂、少涂或者未涂题号框，则对题号最小的两道试题进行评分。

试题二（共25分）

阅读以下关于软件系统建模的叙述，在答题纸上回答问题1至问题3。

【说明】

某软件公司计划开发一套教学管理系统，用于为高校提供教学管理服务。该教学管理系统基本的需求包括：

(1)系统用户必须成功登录到系统后才能使用系统的各项功能服务；

(2)管理员（Registrar）使用该系统管理学校（University）、系（Department）、教师（Lecturer）、学生（Student）和课程(Course)等教学基础信息；

(3)学生使用系统选择并注册课程，必须通过所选课程的考试才能获得学分；如果考试不及格，必须参加补考，通过后才能获得课程学分；

(4)教师使用该系统选择所要教的课程，并从系统获得选择该课程的学生名单；

(5)管理员使用系统生成课程课表，维护系统所需的有关课程、学生和教师的信息；

(6)每个月到了月底系统会通过打印机打印学生的考勤信息。

项目组经过分析和讨论，决定采用面向对象开发技术对系统各项需求建模。

【问题1】（7分）

用例建模用来描述待开发系统的功能需求，主要元素是用例和参与者。请根据题目所述需求，说明教学服务系统中有哪些参与者。

【问题2】（7分）

用例是对系统行为的动态描述，用例获取是需求分析阶段的主要任务之一。请指出在面向对象系统建模中，用例之间的关系有哪几种类型？对题目所述教学服务系统的需求建模时，“登录系统”用例与“注册课程”用例之间、“参加考试”用例与“参加补考”用例之间的关系分别属于哪种类型？

【问题3】（11分）

类图主要用来描述系统的静态结构，是组件图和配置图的基础。请指出在面向对象系统建模中，类之间的关系有哪几种类型？对题目所述教学服务系统的需求建模时，类University与类Student之间、类University和类Department之间、类Student和类Course之间的关系分别属于哪种类型？
