2016下半年软考难不难？系统架构设计师考试可以说是软考各资格中最难的，希赛软考网为你整理了2016年下半年真题，来感受下吧。以下为2016年下半年系统架构设计师考试案例分析真题第二部分。

>>>点此进入系统架构设计师历年真题下载

试题三（共25分）

阅读以下关于嵌入式实时系统设计的描述，回答问题1至问题3。

【说明】

嵌入式系统是当前航空、航天、船舶及工业、医疗等领域的核心技术，嵌入式系统可包括实时系统与非实时系统两种。某宇航公司长期从事航空航天飞行器电子设备的研制工作，随着业务的扩大，需要大量大学毕业生补充到科研生产部门。按照公司规定，大学毕业生必须进行相关基础知识培训，为此，公司经理安排王工对他们进行了长达一个月的培训。

【问题1】（7分）

王工在培训中指出：嵌入式系统主要负责对设备的各种传感器进行管理与控制。而航空航天飞行器的电子设备由于对时间具有很强的敏感性，通常由嵌入式实时系统进行管控，请用300字以内文字说明什么是实时系统，实时系统有哪些主要特性。

【问题2】（8分）

实时系统根据应用场景、时间特征以及工作方式的不同，存在多种实时特性，大致有三种分类方法，即时间类别、时间需求和工作方式结构。根据自己所掌握的“实时性”知识，将图3-1给出的实时特性按三种分类方式，填写图3-1中(1)～(8)处空白。

备选答案：时限的危害程度；时间角包；弱；时间响应；固定；时限／反应时间；时间明确；输入腧出激励；时间触发；强；周期／零星／非周期；事件触发。

【问题3】（10分）

可靠性是实时系统的关键特性之一，区分软件的错误(Error)、缺陷（Defect）、故障(Fault)和失效(Failure)概念是软件可靠性设计工作的基础。请简要说明错误、缺陷、故障和失效的定义；并在图3-2中标出错误、缺陷和失效出现阶段，说明缺陷、故障和失效的表现形式，填写图3-2中(1)～(6)处的空白。

试题四（共25分）

阅读以下关于应用服务器的叙述，，在答题纸上回答问题1至问题3。

【说明】

某电子产品制造公司，几年前开发建设了企业网站系统，实现了企业宣传、产品介绍、客服以及售后服务等基本功能。该网站技术上采用了Web服务器、动态脚本语言PHP。随着市场销售渠道变化以及企业业务的急剧拓展，该公司急需建立完善的电子商务平台。

公司张工建议对原有网站系统进行扩展，增加新的功能（包括订单系统、支付系统、库存管理等），这样有利于降低成本、快速上线；而王工则认为原有网站系统在技术上存在先天不足，不能满足企业业务的快速发展，尤其是企业业务将服务全球，需要提供24小时不间断服务，系统在大负荷和长时间运行下的稳定性至关重要。建议采用应用服务器的Web开发方法，例如J2EE，为该企业重新开发新的电子商务平台。

【问题1】（7分）

王工认为原有网站在技术上存在先天不足，不能满足企业业务的快速发展，根据你的理解，请用300字以内的文字说明原系统存在哪几个方面的不足。

【问题2】(8分)

请简要说明应用服务器的概念，并重点说明应用服务器如何来保障系统在大负荷和长时间运行下的稳定性以及可扩展性。

【问题3】（10分）

J2EE平台采用了多层分布式应用程序模型，实现不同逻辑功能的应用程序被封装到不同的构件中，处于不同层次的构件可被分别部署到不同的机器中。请填写图4-1中(1)～(5)处的空白，完成J2EE的N层体系结构。

试题五（共25分）

阅读以下关于Scrum敏捷开发过程的叙述，在答题纸上回答问题1至问题3。

【说明】

Scrum是一个增量的、迭代的敏捷软件开发过程。某软件公司计划开发一个基于Web的Scrum项目管理系统，用于支持项目团队采用Scrum敏捷开发方法进行软件开发，辅助主管智能决策。此项目管理系统提供的主要服务包括项目团队的管理、敏捷开发过程管理和工件的管理。

Scrum敏捷开发中，项目团队由Scrum主管、产品负责人和开发团队人员三种不同的角色组成，其开发过程由若干个Sprint（短的迭代周期，通常为2到4周）活动组成。

Product Backlog是在Scrum过程初期产生的一个按照商业价值排序的需求列表，该列表条目的体现形式通常为用户故事。在每一个Sprint活动中，项目团队从Product Backlog中挑选较高优先级的用户故事进行开发。被挑选的用户故事在Sprint计划会议上经过细化分解为任务，同时初步估算每一个任务的预计完成时间，编写Sprint Backlog。

在Sprint活动期间，项目团队每天早晨需举行每日站立会议，重新估算剩余任务的预计完成时间，更新Sprint Backlog、Sprint燃尽图和Release燃尽图。在每个Sprint活动结束时，项目团队召开评审会议和回顾会议，交付产品增量，总结Sprint期间的工作情况和问题。此时，如果Product Backlog中还有未完成的用户故事，则项目团队将开始筹备下一个Sprint活动迭代。

为完成Scrum项目管理系统，考虑到系统的智能决策需求，公司决定使用MVC架构模式开发该项目管理系统。具体来说，系统采用轻量级J2EE架构和SSH框架进行开发，使用MySQL数据库作为底层存储。

【问题1】（1 0分）

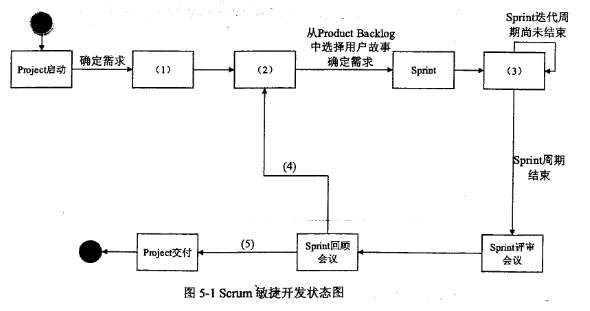

Scrum项目管理软件需真实模拟Scrum敏捷开发流程，请根据你的理解完成图5-1给出的Scrum敏捷开发状态图，填写其中(1)～(5)的内容。

【问题2】（6分）

根据题干描述，本系统采用MVC架构模式，请从各选答案a~n中分别选出属于MVC架构模型中的模型(Model)、视图(View)和控制器（Controler）的相关内容描述填入表5-1的空(1)～(3)处。

【问题3】（9分）

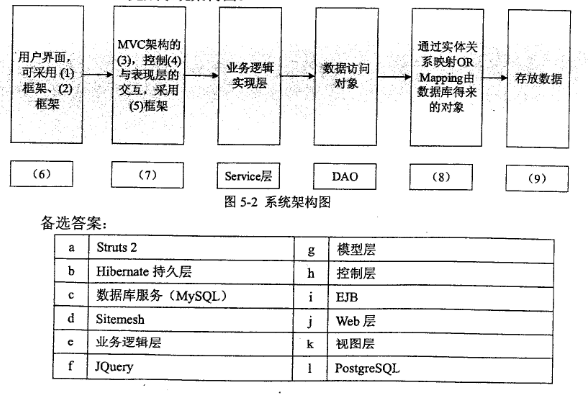

根据项目组给出的系统设计方案，将备选答案a~l的内容填写在图5-2中的空(1)～(9)，完成系统架构图。
