希赛网为大家整理了2017年上半年网络管理员考试下午真题案例分析，以下为第一部分。

       下午试题

       试题一(共20分)

       阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。

       【说明】

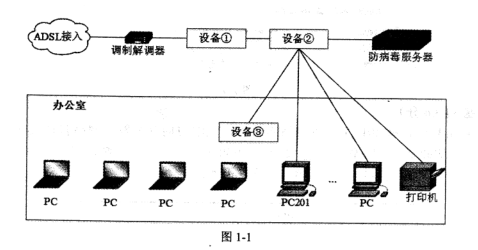

       某企业网络拓扑结构如图1-1所示，租用ADSL宽带实现办公上网，配备一台小型路由器，实现ADSL自动拨号和DHCP服务功能，所有内部主机(包括台式机和笔记本)通过路由器实现Intenet资源的访问。该网络的IP地址段为192.168.1.0/24，网关为192.168.1.254，防病毒服务器的IP地址为192.168.1.1，网络打印机的IP地址为192.168.1.1，其他IP地址均通过DHCP分配。

       【问题1】(6分)

       图1-1中，设备①处应部署（），设备②处应部署（），设备③处应部署（）o

       (1)~(3)备选答案

       A．交换机

       B．无线AP

       C．路由器

       【问题2】(8分〉

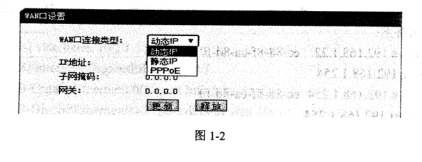

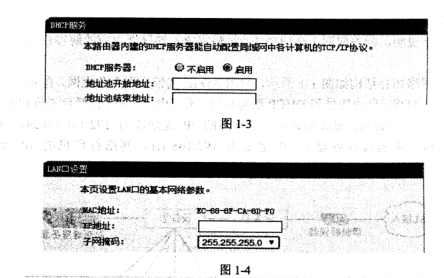

       图1-2为路由器的ADSL配置页面，WAN口连接类型应选择（）；图1-3为路由器的DHCP服务页面，地址池开始地址为（）；结束地址为（）；图1-4为路由器的LAN口配置页面，此处的IP地址为（）。

       【问题3】（6分）

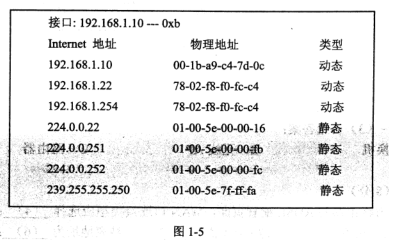

       图1-1中，PC201主机发生网络故障，无法访问互联网，网络管理员在该主机Windows的命令行窗口输（）命令，结果如图1-5所示，可判断该主机故障为（）。在命令行窗口输入（）命令后该主机恢复正常。

       备选答案

       A．ping

       B．arp

       C．nslookup

       D．tracert

       (10)备选答案:

       A．arp-s 192.168.1.22 ec-88-8f-ca-8d-fO

       B．ping 192.168.1.254

       C．arp-s 192.168.1.254 ec-88-8f-ca-8d-fO

       D．tracert 192.168.1.254
