希赛网为大家整理了2017年上半年网络管理员考试下午真题案例分析，以下为第三部分。

       下午试题

       试题三（共20分）

       阅读以下说明，回答问题1至问题3.将解答填入答题纸对应的解答栏内。

       【说明】

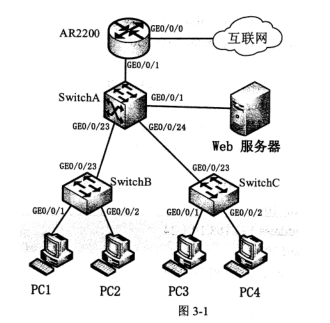

       某局域网的拓扑结构如图3-1所示。

       【问题1】(8分〉

       网络的主要配置如下，请解释配置命令。

       //（）

       [SwitchB]vlan batch 10 20

       [SwitchB]interface GigabitEthernet 0/0/1

       [SwitchB-GigabitEthernet0/0/1]port link-type access

       [SwitchB-GigabitEthernet0/0/1]port default vlan 10

       [SwitchB]interface GigabitEthernet0/0/2

       [SwitchB-GigabitEthernet0/0/2]port link-type access

       [SwitchB-GigabitEthernet0/0/2]port default vlan 20

       [SwitchB]interface GigabitEthernet0/0/23

       [SwitchB-GigabitEthernet0/0/23]port link-type trunk

       [SwitchB-GigabitEthernet0/0/23]port trunk allow-pass vlan 10 20

       //（）

       [SwitchA]vlan batch 10 20 30 100

       [SwitchA]interface GigabitEthernet 0/0/23

       [SwitchA-GigabitEthernet0/0/23]port link-type trunk

       [SwitchA-GigabitEthernet0/0/23]port trunk allow-pass vlan 10 20

       //（）

       [SwitchA]interface GigabitEthernet 0/0/24

       [SwitchA-GigabitEthernet0/0/24]port link-type trunk

       [SwitchA-GigabitEthernet0/0/24]port default vlan 30

       //配置连接路由器的接口模式，该接口属于VLAN100

       [SwitchA]interface GigabitEthernet 0/0/1

       [SwitchA-GigabitEthernet0/0/1]port link-type access

       [SwitchA-GigabitEthernet0/0/1]port default vlan 100

       //配置内网网关和连接路由器的地址

       [SwitchA]interface Vlanif 10

       [SwitchA-Vlanif10]ip address 192.168.10.124

       [SwitchA]interface Vlanif 20

       [SwitchA-Vlanif20]ip address 192.168.20.124

       [SwitchA]interface Vlanif 30

       [SwitchA-Vlanif30]ip address 192.168.30.124

       [SwitchA]interface Vlanif 100

       [SwitchA-Vlanif100]ip address 172.16.1.124

       //（）

       [SwitchA]ip route-static 0.0.0.0 0.0.0.0 172.16.1.2

       //（）

       [AR2200]interface GigabitEthernet 0/0/0

       [AR2200-GigabitEthernet 0/0/0]ip address 59.74.130.230

       [AR2200]interface GigabitEthernet 0/0/1

       [AR2200-GigabitEthernet 0/0/1]ip address 172.16.1.224

       //（）

       [AR2200]acl 2000

       [AR2200-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255

       [AR2200-acl-basic-2000]rule permit source 192.168.20.0 0.0.0.255

       [AR2200-acl-basic-2000]rule permit source 192.168.30.0 0.0.0.255

       [AR2200-acl-basic-2000]rule permit source 172.16.1.0 0.0.0.255

       //（）

       [AR2200]interface GigabitEthernet 0/0/0

       [AR2200-GigabitEthernet 0/0/0]nat outbound 2000

       //（）

       [AR2200]ip route-static 192.168.10.0 255.255.255.0 172.16.1.1

       [AR2200]ip route-static 192.168.20.0 255.255.255.0 172.16.1.1

       [AR2200]ip route-static 192.168.30.0 255.255.255.0 172.16.1.1

       [AR2200]ip route-static 0.0.0.0 0.0.0.0 59.74.130.1

       （）-（）备选答案

       A．在SwitchC上配置接口模式，该接口属于VLAN30

       B．配置指向路由器的静态路由

       C．在SwitchA上创建VLAN，配置接口模式并放行VLAN 10和VLAN 20

       D．配置到内网的静态路由和到外网的静态路由

       E．叮配置路由器内部和外部接口的E地址

       F．配置ACL策略

       G．外网接口配置NAT转换

       H．在SwitchB上创建VLAN，配置接口模式

       【问题2】(6分)

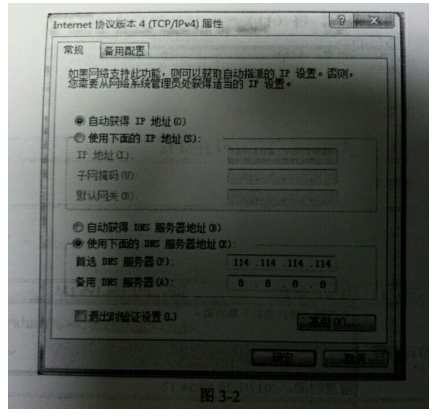

       图3-2是PC4的网络属性配置界面，根据以上配置填空。

       IP地址：（）

       子网掩码:：（）

       默认网关：（）

       【问题3】(6分)

       //为了限制VLAN 10中的用户的访问，在网络中增加了如下配置。

       [SwitchA]time-range t 8:00 to 18:00 dai1y

       [SwitchA]acl number 3002

       [SwitchA-acl-adv-3002]rule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.30.0 0 time-range t

       [SwitchA]traffic classifier tc 1

       [SwitchA-classifier tc 1]if-match acl 3002

       [SwitchA]traffic behavior tbl

       [SwitchA-behavior tbl]deny

       [SwitchA]traffic policy tpl

       [SwitchA-traffic policy tpl]classifier tcl behavior tbl

       [SwitchA]interface GigabitEthemet0/0/23

       [SwitchA-GigabitEthemet0/0/23]traffic-policy tpl inbound

       1．以上配置实现了VLAN 10中的用户在（）时间段可以访问VLAN（）中的主机。J

       2．中的编号表示该ACL的类型是（）。
