2017年信息系统管理工程师考试案例分析真题（1）

       希赛网整理了2017年信息系统管理工程师考试案例分析真题，以下为第一部分。

       试题一（共15分）

       阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

       【说明】

       某婚庆公司为了便于开展和管理公司各项业务活动、方便用户，提高公司的知名度和影响力，拟构建一个基于网络的婚礼策划系统。

       【需求分析】

       1.公司设有受理部、策划部和其他部门。部门信息包括部门号、部门名、部门主管、联系方式。每个部门只有一名主管，每个主管只负责一个部门的管理工作:一个部门有多名员工，每名员工只属于一个部门。

       2.员工信息包括员工号、姓名、部门号、职位、联系方式和薪资;其中，职位包括主管、业务员、策划员等。业务员负责受理用户申请，设置受理标志，并填写业务员的员工号。一名业务员可以受理多个用户申请，但一个用户申请只能由一名业务员受理。

       3.用户信息包括用户号、用户名、电话、联系地址。其中，用户号标识用户信息中的每一个元组。

       4.用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和业务员(参照员工关系的员工号)。申请号标识申请信息中的每一个元组，且一个用户可以提交多个申请，但一个用户申请只对应一个用户号。

       5.策划部主管为己受理的用户申请制定婚礼策划任务。策划任务包括申请号、策划内容、参与人数、要求完成时间、主管(参照员工关系的员工号)，申请号标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请，但一个策划任务可由多名策划员参与执行，且一名策划员可以参与执行多项策划任务。

       【概念模型设计】

       根据需求阶段收集的信息，设计的实体联系图和关系模武(不完整)如下:

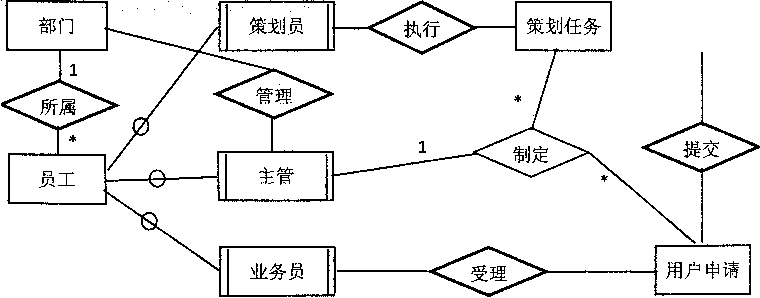

图1-1实体联系图

       【关系模式设计】

       部门(部门号，部门名称，主管，电话，邮箱号)

       员工(员工号，姓名，（a），职位，联系方式，薪资）

       用户（用户号，用户名，联系电话，联系地址）

       用户申请（申请号，婚礼日期，婚礼地点，用户号，（b），受理标志，（c），策划任务 ，(d)， 策划内容，参与人数，要求完成时间，主管）

       执行（申请号，策划员，实际完成时间）

       【问题1】

       根据题意，将关系模式中的空（a）-(d)的属性补充完整，并填入答题纸对应的位置上。

       【问题2】

       根据需求分析，可以得出图1-1所示的实体联系图中联系的类型。请按以下描述确定联系类型并填入答题纸对应的位置上。

       部门与主管之间的“管理”联系类型问（e）。

       策划员与策划任务之间的“执行”联系类型为（F）。

       用户申请与业务员之间的"受理"联系类型为(g)。

       用户与用户申请之间的提交”联系类型为(h)。

       【问题3】

       用户申请关系的主键为(i)，用户申请关系的外键为(j)(k)。

       策划任务关系的主键为(1),策划任务关系的外键为(m)。

       【问题4】

       请问"执行"关系的主键为(申请号，策划员〉的说法正确吗?为什么?
