2017年信息系统管理工程师考试案例分析真题（2）

       希赛网整理了2017年信息系统管理工程师考试案例分析真题，以下为第二部分。

       试题二（共15分）

       阅读以下说明，回答问题1至问题3，将答案填入答题纸的对应栏内。

       【说明】

       某物流公司为了有效管理公司的合同，拟在信息统一资源平台上增加合同管理软件模块。经过招标，合同管理软件开发项目由M软件公司中标，井将该项目交给李工负责设计和测试。

       【需求分析】

       合同管理系统主界面由系统维护、合同录入/查询、合同管理三大部分组成。

       (1)系统维护模块的主要功能是:权限/密码管理、界面设置、路径设置、日志管理、数据备份/还原。

       (2)合同管理模块的主要功能是:合同类型管理、合同审阅、合同签订、合同打印。

       (3)合同录入/查询模块的主要功能是z导入合同、合同起草、合同修改查询。

       根据需求分析的结果，李工设计的合同管理系统功能结构图如图2-1所示。

       【问题1】(9分）

       请将图2-1中的空(a）-(0)的功能补充完整，并填入答题纸问题1对应的位置上。

       【问题2】(4分）

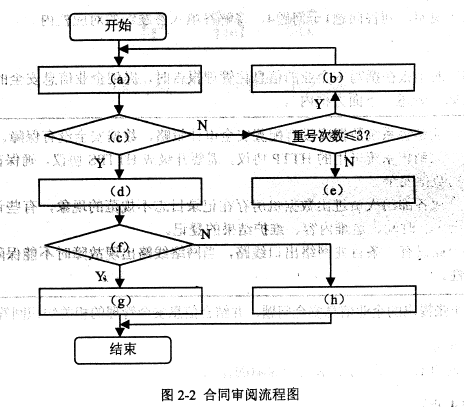

       合同审阅流程图如图2-2所示，请从如下备选答案中选择合适的一项填入答题纸问题(a)-（h)对应的位置上。

       ①合同编号有误请重输

       ②重号次数超限

       ③编号是否正确

       ④合同是否存在问题

       ⑤登记相关问题

       ⑥显示合同并审阅

       ⑦置审阅通过标志

       ⑧输入合同编号

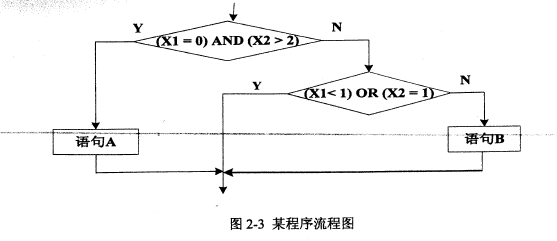

       设计了4个测试用例①~④，测试用例如下所示:

       ①(Xl=0，X2=3)

       ②(Xl=1，X2=2)

       ③(Xl=-1，X2=2)

       ④(Xl=3，X2=1)

       为了完成语句覆盖至少需要测试用例________。

       为了完成路径覆盖至少需要测试用例________。
