      希赛网为大家整理了2017上半年网络工程师考试下午真题，以下为第四部分。

      试题四（共15分）

      阅读以下说明，回答问题1至问题2，将解答填入答题纸对应的解答栏内。

      【说明】

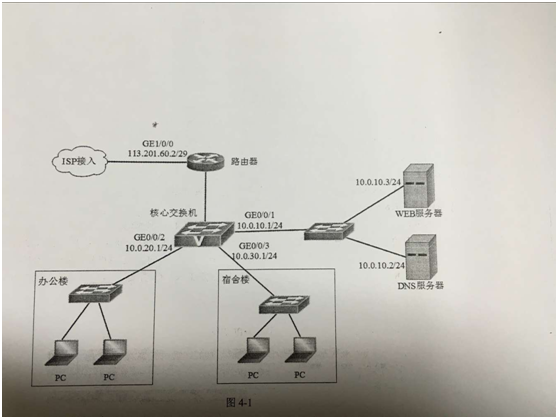

      图4-1为某学校网络拓扑图，运营商分配的公网IP地址为113.201.60.1/29，运营商网关地址为113.201.60.1，内部用户通过路由器代理上网，代理地址为113.201.60.2.核心交换机配置基于全局的DHCP服务，在办公楼和宿舍楼用户提供DHCP服务。内部网络划分为3个VLAN,其中VLAN10的地址10.0.10.1/24，VLAN20的地址10.0.20.1/24，VLAN30的地址10.0.30.1/24，请结合下图，回答相关问题。

      【问题1】（共9分）

      路由器的配置片段如下，根据图4-1，补齐(1)~(6)空缺的命令。

      #配置WAN接口和内网上网代理

      <Huawei>system-view

      [Huawei]sysname（）

      [Router]interface（）

      [Router-GigabitEthernet1/0/0]ip address

      [Router-GigabitEthernet1/0/0]quit

      [Router]ip route-static 0.0.0.0 0.0.0（）

      [Router-acI-basic-2000]

      [Router-acI-basic-2000]rule 5 permit source 10.0.0（）

      [Router-acl-basic-2000]quit

      [Router]interface GigabitEthernet1/0/0

      [Router-GigabitEthernet1/0/0]nat outbound（）

      [Router-GigabitEthernet1/0/0]quit

      ……

      其他配置略

      【问题2】（共6分）

      核心交换机的配置片段如下，根据图4-1，补齐(7)~(10)空缺的命令。

      #配置GEO/0/2接口加入VLAN20，并配置对应VLAN接口地址

      [Switch]vlanbatch20

      [Switch]inlterface GigabitEthernet0/0/2

      [Switch-GigabitEthernet0/0/2]port link-type()

      [Switch-GigabitEthernet0/0/2]port hybrid pvid vlan20

      [Switch-GigabitEthernet0/0/2]port hybrid untagged vlan20

      [Switch-GigabitEthernet0/0/2]quit

      [Switch]interface vlanif 20

      [Switch-Vlanif20]ip address()

      [Switch-Vlanif20]quit

      .......

      其他配置略

      #配置DHCP服务，租期3天

      [Switch]dhcp()

      [Switch]ip pool pooll

      [Switch-ip-pool-pooll]network 10.0.20.0 mask 225.225.255.0

      [Switch-ip-pool-pooll]dns-list 10.010.2

      [Switch-ip-pool-pooll]gateway-list 10.0.20.1

      [Switch-ip-pool-pooll]lesae day()

      [Switch-ip-pool-pooll]quit

      [Switch]interface vlanif 20

      [Switch-Vlanif20]dhcp select global

      [Switch-Vlanif20]quit

      ......

      其他配置略
