    希赛网整理了2017上半年软件设计师考试下午真题，以下是第二部分。

      试题二(共15分)

      阅读下列说明，回答问题1至问题3,将解答填入答题纸的对应栏内。

      【说明】

      某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。

      【需求描述】

      1.公司拥有多幢公寓楼，每幢公寓楼有楼编号和地址。每幢公寓楼中有多套公寓，每套公寓在楼内有编号(不同公寓楼内的公寓号可相同〉。系统需记录每套公寓的卧室数和卫生间数。

      2.员工和租客在系统中有编号(员工编号和租客编号)。

      3.对于每个租客，系统需记录姓名、多个联系电话、一个银行账号（方便自动扣房租)、一个紧急联系人的姓名及联系电话。

      4.系统需记录每个员工的姓名、一个联系电话和月工资。员工类别可以是经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等。

      5.租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客(合租)与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间、租期、押金和月租金。

      【概念模型设计】

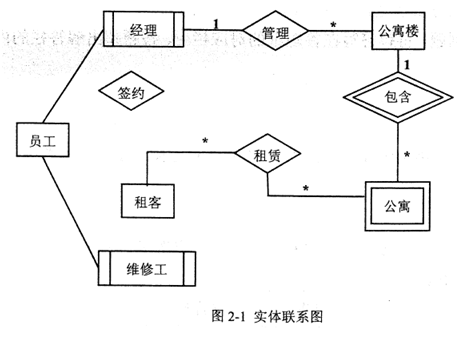

      根据需求阶段收集的信息，设计的实体联系图（不完整)如图2-1所示。

      【逻辑结构设计】

      根据概念摸型设计阶段完成的实体联系图，得出如下关系模式(不完整):

      联系电话(电话号码，租客编号)

      租客（租客编号，姓名，银行账号，联系人姓名，联系人电话)

      员工(员工编号，姓名，联系电话，类别，月工资，（a）)

      公寓楼((b)，地址，经理编号)

      公寓(楼编号，公寓号，卧室数，卫生间数〉

      合同（合同编号，租客编号，楼编号，公寓号，经理编号，签订日期，起始日期，租期，（c），押金）

      【问题1】（4.5分）

      补充图2-1中的“签约”联系所关联的实体及联系类型。

      【问题2】（4.5分）

      补充逻辑结构设计中的（a）、（b）、（c）三处空缺。

      【问题3】（6分）

      在租期内，公寓内设施如出现问题，租客可在系统中进行故障登记，填写故障描述，每项故障由系统自动生成故障编号，由公司派维修工进行故障维修，系统需记录每次维修的维修日期和维修内容。请根据此需求，对图2-1进行补充，并将所补充的ER图内容转换为一个关系模式，请给出该关系模式。
