以下为希赛网整理的2011年上半年下午案例部分，供大家参考学习。

● 阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】
某企业欲构建局域网，考虑到企业的很多业务依托于网络，要求企业内部用户能够高速的访问企业服务器，并且对网络的可靠性要求很高。因此，在网络的设计中，要考虑网络的冗余性，不能因为单点故障引起整个网络的瘫痪。

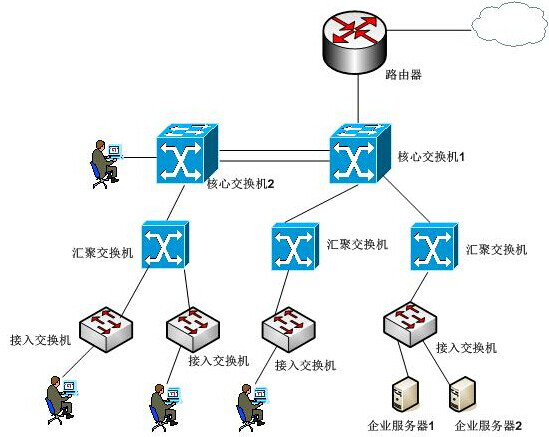

某网络公司根据企业需求，将网络拓扑结构设计为双核心来进行负载均衡和容错。该公司给出的网络拓扑如图1-1所示：


                                                                          图1-1
【问题1】（6分）

在该网络拓扑图中，请根据用户需求和设计要求，指出至少三个不合理之处，并简要说明理由。

【问题2】（5分）

该企业有分支机构地处其他省市，计划采用MPLS VPN进行网络互连，请根据MPLSVPN的技术原理回答以下问题：

1．MPLS技术主要是为了提高路由器转发速率而提出的，其核心思想是利用标签交换取代复杂的路由运算和路由交换；该技术实现的核心就把 （1）  ，封装在（2） 数据包中。

（1）、（2）备选答案：

（1）A．IP数据报

B．MPLS

C．TCP

D．GRE

 2．MPLS VPN承载平台由PE路由器、CE路由器和P路由器组成，其中（3）是MPLS核心网中的路由器，这种路由器只负责依据MPLS标签完成数据包的高速转发，（4）是MPLS边缘路由器，负责待传送数据包的MPLS标签的生成和弹出，还负责发起根据路由建立交换标签的动作，（5）是直接与电信运营商相连的用户端路由器，该设备上不存在任何带有标签的数据包。

【问题3】（4分）

企业网络运行过程中会碰到各种故障。一方面，管理人员可以利用网络设备及系统提供的集成命令对网络进行故障排除，例如利用（6）命令可查看系统的安装情况与网络的正常运行状况。另一方面，利用专用故障排除工具可以快速的定位故障点，例如利用（7）可以精确地测量光纤的长度、定位光纤的断点。

（6）备选答案

（2）A．ping

B．debug

C．show

D．tracert

（7）备选答案：

（3）A．数字万用表

B．时域反射计

C．光时域反射计

D．网络分析仪

● 阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明】
Linux系统有其的文件系统ext2，文件系统包括了文件的组织结构、处理文件的数据结构及操作文件的方法。可通过命令获取系统及磁盘分区状态信息，并能对其进行管理。
【问题1】（6分）

以下命令中，改变文件所属群组的命令是（1），编辑文件的命令是（2），查找文件的命令是（3）。

（1）～（3）备选答案：

（2）A．chmod

B．chgrp

C．vi

D．which

 【问题2】（2分）

在Linux中，伪文件系统（4）只存在于内存中，通过它可以改变内核的某些参数。

（4）备选答案：

（3）A．/proc

B．ntfs

C．/tmp

D．/etc/profile

 【问题3】（4分）

在Linux中，分区分为主分区、扩展分区和逻辑分区，使用fdisk-1命令获得分区信息如下所示：

其中，属于扩展分区的是（5）。

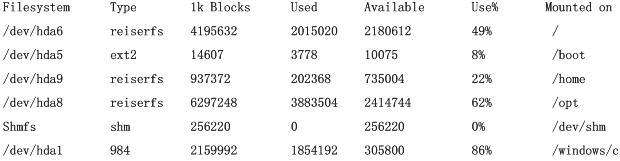

使用df-T命令获得信息部分如下所示：

其中，不属于Linux系统分区的是（6）。

 【问题4】（3分）

在Linux系统中，对于（7）文件中列出的Linux分区，系统启动时会自动挂载。此外，超级用户可通过（8）命令将分区加载到指定目录，从而该分区才在Linux系统中可用。
