阅读以下说明，回答问题1和问题2，将解答填入答题纸对应的解答栏内。

【说明】

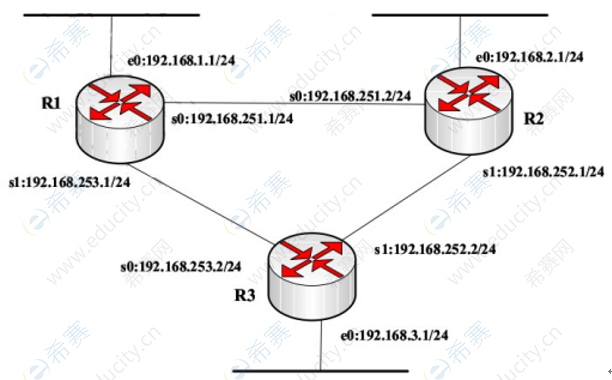

某单位内部网络拓扑结构如图5-1所示，在该网络中采用RIP 路由协议。

问题内容：

【问题1】（每空1分，共7分）

1．路由器第一次设置时，必须通过Console口连接运行终端仿真软件的微机进行配置，此时终端仿真程序设置的波特率应为（1）b/s。

2、路由器有多种视图，请根据以下命令提示状态，判断路由器处于何种视图模式下。

<Router>：（2）

[Router]：（3）

[Router-E0/1]：（4）。

3、使用（5）命令查看系统当前配置信息，使用（6）命令查看系统保存的配置信息。

在华为路由器中我们在可以通过（7）命令把内存中的当前配置保存到启动配置中，以便在设备重新启动时运行。

【问题2】（每空1分，共11分）

请补充完整下列配置命令或解释命令。

<HUAWEI>（8）

[HUAWEI]（9） //设备命名为R1

[R1]interface ethernet 0 //进入端口视图

[R1- ethernet0]ip address（10） //接口配置IP地址

[R1- ethernet0]（11） //退出接口子视图

[R1]

•••••••

[R1]（12） //进入RIP视图，默认开启进程1

[R1-rip-1]（13） //配置RIP的版本为2

[R1-rip-1]undo summary //（14）

[R1-rip-1] network（15）

[R1-rip-1] network（16）

[R1-rip-1] network（17）

[R1-rip-1]（18）

<R1>

【问题3】（每空1分，共2分）

RIP规定一条路径上最多只能包含（19）个路由器。RIP协议的优先级为（20）。

试题答案：

【问题1】（每空1分，共7分）

（1）9600

（2）用户视图

（3）系统视图

（4）端口视图

（5）display current-configuration

（6）display saved-configuration

（7）save

【问题2】（每空1分，共11分）

（8）system-view

（9）sysname R1

（10）192.168.1.1 24

（11）quit

（12）RIP

（13）version 2

（14）取消路由聚合功能

（15）192.168.1.0

（16）192.168.251.0

（17）192.168.253.0

（18）return

【问题3】（每空1分，共2分）

（19）16

（20）100
