试题一：

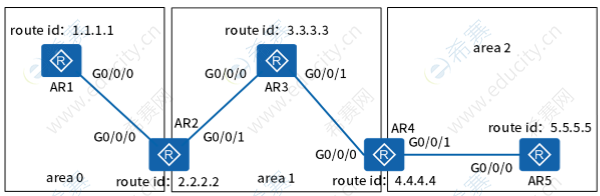

某企业网络拓扑图如下所示

1、OSPF和ISIS都是路由协议，请简述OSPF和ISIS的区别和联系。（5分）

2、（4分）配置完成后，使用display ospf peer查看ospf邻居状态，看到AR4和AR5相连的网段中，AR5被选举为DR，请分析原因。

（1）--------（2分）

管理员希望AR4作为192.168.2.0网段的DR，因此将AR4的接口优先级配置为255，请补充以下配置。

[AR4] interface gigabitethernet 0/0/1

[AR4-GigabitEthernet0/0/1] （2）（2分）

3、由于条件限制，Area 2无法直接和Area 0相连，因此需要在AR2和AR4配置虚连接，同时为了增强安全性，还需要配置认证，请补充以下配置。

[AR2]ospf 1

[AR2-ospf-1]area 1

[AR2-ospf-1-area-0.0.0.1]（1）（3分）//建立虚连接并配置简单验证模式，设置明文口令为huawei

[AR4]ospf 1

[AR4-ospf-1]area 1

[AR4-ospf-1-area-0.0.0.1]（2）（3分）//建立虚连接并配置认证

试题二：

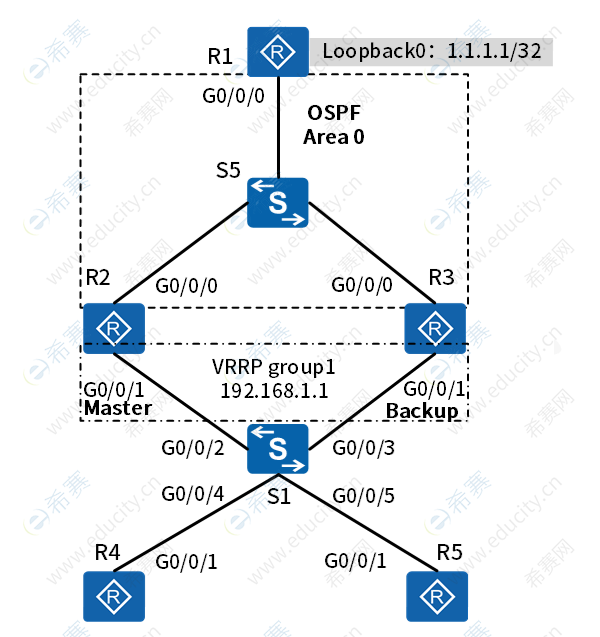

R1作为局域网和外部网络的网关，通过交换机和汇聚路由器R2、R3互联，R2、R3、R4和R5通过交换机S1连接到一个LAN里，现在希望通过在R2和R3连接S1的接口上启用VRRP v2来实现主机上网的第一跳冗余，R2为master，R3为Backup。交换机不做额外的配置，仅透明转发。

问题1（4分）

R1的环回口0，R1、R2和R3互连接口运行在OSPF的区域0。

R2和R3连接S1交换机的接口也要宣告进OSPF，但不建立邻居，只为发布路由，需要在R2、R3的GigabitEthernet 0/0/1配置什么功能。

R4和R5为模拟PC，使用静态默认路由指向该网段的192.168.1.1（VRRP虚拟地址）。请完成配置命令。最终实现的目标是R1可以学到192.168.1.0网段路由，R2和R3可以学到1.1.1.1路由。

问题2（16分）

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ip address 10.0.123.1 24

[R2]interface GigabitEthernet 0/0/1

[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 24

[R2]interface GigabitEthernet 0/0/0

[R2-GigabitEthernet0/0/0]ip address 10.0.123.2 24

[R3]interface GigabitEthernet 0/0/0

[R3-GigabitEthernet0/0/0]ip address 10.0.123.3 24

[R3-GigabitEthernet0/0/0]quit

[R3]interface GigabitEthernet 0/0/1

[R3-GigabitEthernet0/0/1]ip address 192.168.1.3 24

在R2和R3的相应接口上启用VRRP并配置虚拟组ID和虚拟地址。

[R2]interface GigabitEthernet 0/0/1

[R2-GigabitEthernet0/0/1]（1）

同理R3也完成类似的配置，配置完成后：

配置完成后，在R2和R3上观察VRRP状态。其中R2设备的关键的信息如下：

[R2]display vrrp

GigabitEthernet0/0/1 | Virtual Router 1

State : （2）

Virtual IP : 192.168.1.1

PriorityRun : （3）

Preempt :（4） Delay Time : 0 s

Auth Type：NONE //（5）

后续我们在R2和R3配置VRRP的优先级，优先级值越大优先级越高，因此配置R2的优先级值为120，R3的优先级值为默认。

[R2]interface GigabitEthernet 0/0/1

[R2-GigabitEthernet0/0/1]（6）

VRRP备份组中的设备根据优先级选举出Master。Master设备通过发送（7）报文，将虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务。

（8）VRRP主备切换是通过侦听通告报文实现的，如果Slave路由器侦听不到Master的消息或自己优先级更高，那么执行抢占（默认无抢占等待时间）。但如果故障点发生在上行链路，主备不切换，那么所有上网流量到达R2之后将无法转发，请问如何处理。

（9）在正常状态下，所有流量都从Master设备转发，Slave设备处于闲置状态。请问使用VRRP如何设计能解决设备利用率的问题。

部署VRRP联动（10）可以快速检测故障，从而使主备切换速度更快，可达毫秒级。
