希赛网2025下半年网络规划设计师第二期模考活动已结束，现将2025下半年网络规划设计师第二期模考试卷（案例分析）分享给大家。模考试卷PDF版本可在本文文首本文资料处或文末的资料下载栏目下载。

2025下半年网络规划设计师第二期模考试卷（案例分析）部分内容如下：

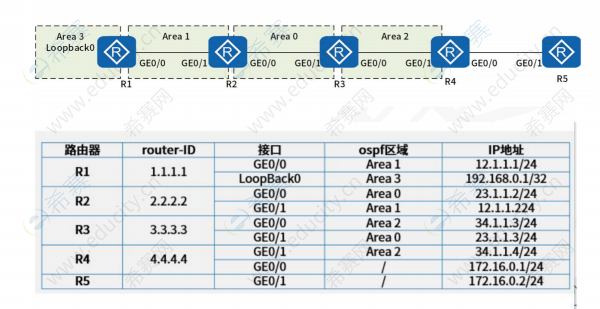

1、某公司网络拓扑如下图所示，路由器R1、R2、R3、R4运行OSPF协议。

问题内容：

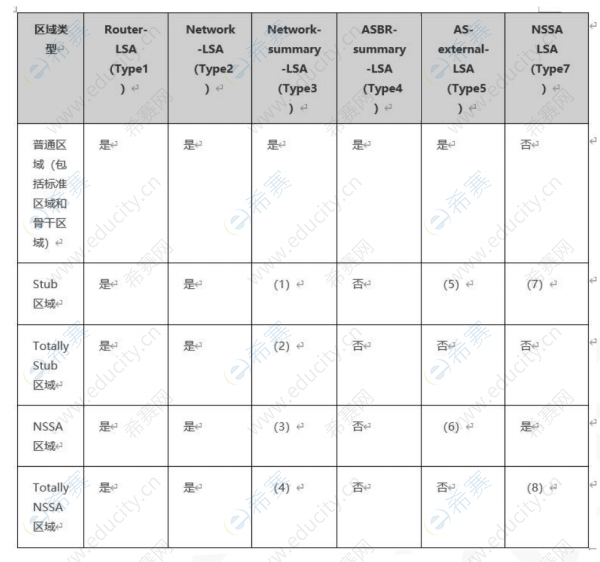

【问题1】（8分）请完成下表中的空缺处。

【问题2】（4分）

当上述4台路由器均正确配置接口IP地址，建立OSPF邻居关系，并将接口宣告到规划区域，完成OSPF路由收敛后，在路由器R1上执行ping-a192.168.0.134.1.1.4，结果显示“Requesttimeout”，请说明原因，并简要说明如何解决该故障（非静态路由解决措施）。

【问题3】（6分）

所有路由器都完成相关配置后，R1~R4互通，R4和R5互通，但是路由器R1上执行ping-a12.1.1.1172.16.0.2，结果显示“Requesttimeout”。

请补齐以下代码片段，实现R1和R5互通。

[R4-ospf-1]（7）//在R4将外部路由引入OSPF

完成上述配置后，还需要在R5进行配置（8）才能实现R1和R5互通。

【问题4】（7分）

1、假设R4将外部路由以E1类型重分发进OSPF，与原先的E2类型相比，Area1内的路由器R1在计算到达该外部网络的最佳路径时，计算过程有何不同？哪种类型更能反映真实的路径开销？

2、该企业网络未来计划进行SDN（软件定义网络）改造。请简述在SDN架构下，传统的OSPF链路状态通告（LSA）和SPF计算过程可能会发生怎样的演变。
