希赛网2025下半年软件设计师第二期模考活动已结束，现将2025下半年软件设计师第二期模考试卷（案例分析）分享给大家。模考试卷PDF版本可在本文文首本文资料处或文末的资料下载栏目下载。

2025下半年软件设计师第二期模考试卷（案例分析）部分试题如下：

1、阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。

【说明】

某个大型食品加工和销售商为了有效管理生成和销售情况，欲开发一个食品管理信息系统，其主要功能如下：

（1）销售：处理客户的订单信息，生成销售订单，并将其记录在销售订单表中。销售订单记录了订购者、所订购的食品、期望交付日期等信息。

（2）生成控制：根据销售订单以及库存的食品数量，制定食品生产计划（包括生产哪些食品、生成顺序和生产量等），并将其保存在生产计划表中。

（3）生成：根据生产计划和配方表中的食品配方，向库存发出原材料申领单，将制作好的食品信息存入库存表中，以便及时进行交付。

（4）采购：根据所需材料及库存量，确定采购数量，向供应商发送采购订单，并将其记录在采购订单表中；得到供应商的供应量，将原材料数量记录在库存表中，在采购订单表中标记已完成采购的订单。

（5）运送：根据销售订单将食品交付给客户，并记录在交付记录表中。

（6）财务管理：在食品交付后，为客户开具费用清单，收款并出具收据；依据完成的采购订单给供应商支付原材料费用并出具支付细节；将收款和支付记录存入收支记录表中。

（7）存储：检查库存的原材料、食品和未完成订单，确定所需原材料。

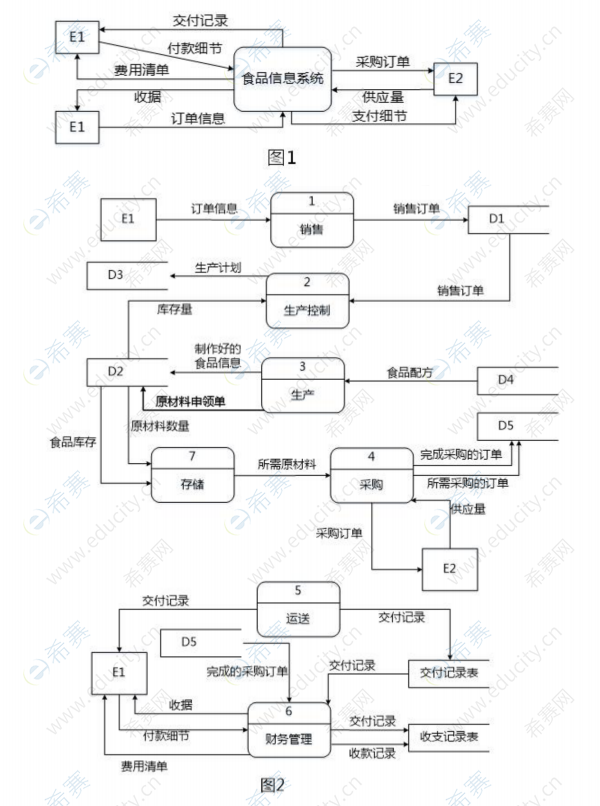

现对该信息系统进行分析与设计，获得如图1和图2所示的数据流图。

问题内容：【问题1】（4分）

根据说明中的词语，给出图1中实体的名称。

【问题2】（5分）

根据说明中的词语，给出图2中数据存储的名称

【问题3】（6分）

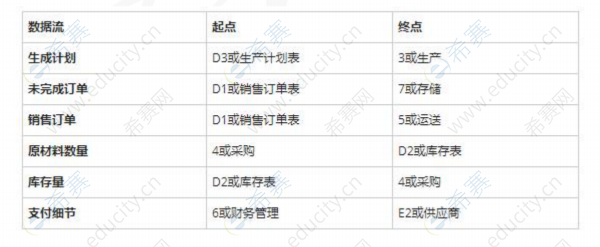

根据说明和图中词语，补充图2中缺失的数据流及其起点和终点。

2、

阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。

【说明】

假设某集团企业在全国各地建有多个工厂，雇佣员工生产产品，并通过多个经销商销售，现需开发对生产和销售活动进行管理的系统，请根据下述需求描述完成该系统的数据库设计。

1.工厂包括工厂编号、厂名、地址、厂长等信息，其中一个工厂只能有一个厂长，厂长也属于工厂的员工，一个工厂可以生产多种产品；

2.产品包括产品编号、产品名称、规格、单价等信息，一种产品也可以在多个工厂生产；

3.每个工厂按照集团分配的计划任务数量生产产品，并确定生产时间；

4.员工包括员工号、姓名、电话等信息，每个工厂雇佣多名员工，且每名员工只能在一个工厂工作，不同工厂聘用员工的聘期和工资不同；

5.经销商包括经销商编号、公司名称、联系人、联系电话、所属区域、区域负责人等信息，其中每个经销商只能属于一个区域，且一个区域只能有一个负责人，经销商可以从不同的工厂销售各种产品，需要记录产品的销售时间及数量。

【概念模型设计】

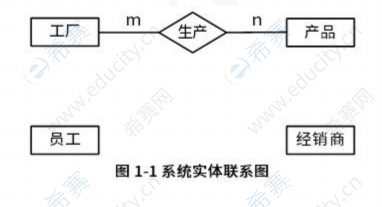

根据以上描述进行需求分析，初步设计的部分实体联系图如图1-1所示。

【关系模式设计】

根据需求分析，初步设计系统关系模型如下：

工厂（工厂编号，厂名，地址，厂长）

员工（员工号，姓名，电话）

产品（产品编号，产品名称，规格，单价）

经销商（经销商编号，公司名称，联系人，联系电话，所属区域，区域负责人）

生产（工厂编号，（1），任务数量，生产时间）

销售（（2），（3），（4），销售时间，数量）

问题内容：

【问题1】（4分）

在图1-1中画出工厂与员工之间的联系，并标明联系类型；画出工厂、产品、经销商三个实体间的联系，并标明联系类型。

【问题2】（4分）

根据题意，将关系模式中的空（1）~（4）补充完整。

【问题3】（3分）

销售关系的主键是（5），生产关系的主键是（6），工厂关系的外键是（7）。

【问题4】（4分）

a.经销商关系属于第几范式？为什么？

b.如果要使经销商关系满足第三范式，应如何修改？
