软考中级软件设计师案例分析试题+答案！
软件设计师
责任编辑：龙小林
2025-12-11
案例场景
某软件企业为快餐店开发一套在线订餐管理系统，主要功能包括:
(1)在线订餐:已注册客户通过网络在线选择快餐店所提供的餐品种类和数量后提交订单，系统显示订单费用供客户确认，客户确认后支付订单所列各项费用。
(2)厨房备餐:厨房接收到客户已付款订单后按照订单餐品列表选择各类食材进行餐品加工。
(3)食材采购:当快餐店某类食材低于特定数量时自动向供应商发起采购信息，包括食材类型和数量。供应商接收到采购信息后按照要求将食材送至快餐店并提交已采购的食材信息。系统自动更新食材库存。
(4) 生成报表:每个周末和月末，快餐店经理会自动收到系统生成的统计报表，报表中详细列出了本周或本月订单的统计信息以及库存食材的统计信息。现采用数据流图对上述订餐管理系统进行分析与设计，系统未完成的0层数据流图。

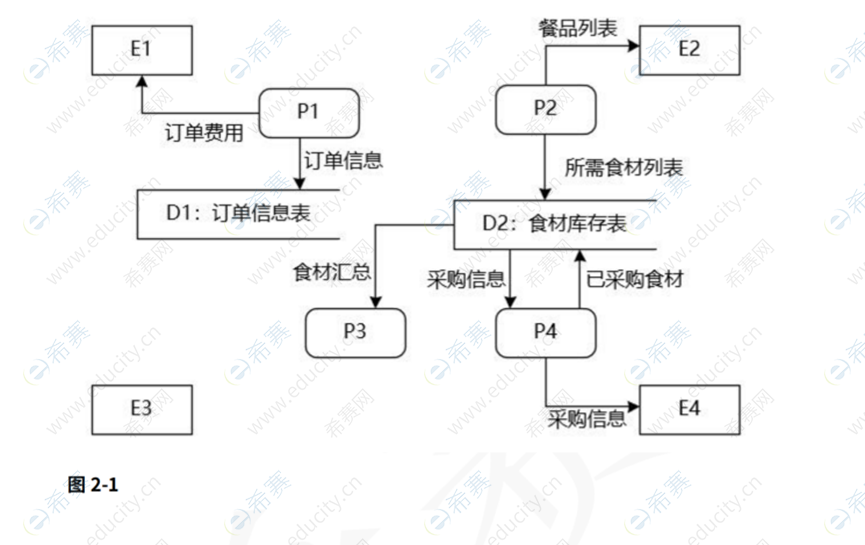

如图 2-1所示。
问题内容:
选项:
[问题1](4分)
根据订餐管理系统功能说明,请在图2-1所示数据流图中给出外部实体E1~E4和加工 P1~P4 的具体名称。
[问题2] (6分)
根据数据流图规范和订餐管理系统功能说明，请说明在图2-1中需要补充哪些数据流可以构造出完整的0层数据流图。
[问题3](5分)
根据数据流图的含义，请说明数据流图和系统流程图之间有哪些方面的区别。
试题答案:
答案:
[问题1]
E1:客户
E2:厨房
E3:经理
E4:供应商
P1:在线订餐
P2:厨房备餐
P3:生成报表
P4:食材采购
[问题 2]
完整试题+答案点击下方蓝字获取！
温馨提示：因考试政策、内容不断变化与调整，本网站提供的以上信息仅供参考，如有异议，请考生以权威部门公布的内容为准！
