阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。

案例场景

随着新能源车数量的迅猛增长，全国各地电动汽车配套充电桩急速增长，同时也带来了充电桩计量准确性的问题。充电桩都需要配备相应的电能计量和电费计费功能，需要对充电计量准确性强制进行检定。现需开发计量检定云端软件，其主要功能是:

(1)数据接收。接收计量装置上报的充电数据，即充电过程中电压、电流、电能等充电监测数据和计量数据(充电监测数据为充电桩监测的数据，计量数据为计量装置计量的数据，以秒为间隔单位)，接收计量装置心跳数据，并分别进行存储。

(2)基础数据维护。管理员对充电桩、计量检定装置等基础数据进行维护。

(3)数据分析。实现电压、电流、电能数据的对比，进行误差分析，记录充电桩的充电误差，供计量装置检定。系统根据计量检测人员给出的查询和统计条件展示查询统计结果。

(4)充电桩检定。分析充电误差:计量检测人员根据误差分析结果和检定信息记录，对充电桩进行检定，提交检定结果:系统更新充电桩中的检定信息(检定结果和检定时间)，并存储于检定记录。

(5)异常告警。检测计量装置心跳，当心跳停止时，向管理员发出告警。

(6)检定信息获取，供其它与充电桩相关的第三方服务查询充电桩中的检定信息。

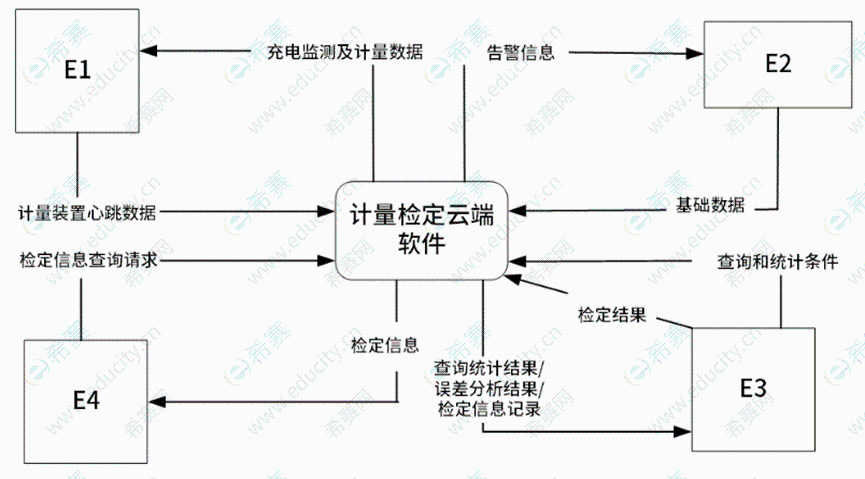

现采用结构化方法对计量检定云端软件进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。

[问题1](4分)

使用说明中的词语，给出图1-1中的实体E1~E4的名称。

[问题2](5分)

使用说明中的词语，给出图1-2中的数据存储D1~D5的名称。

[问题3](4分)

根据说明和图中未语，补充图1-2中缺失的数据流及其起点和终点。

[问题4](2分)

根据说明，给出“充电监测与计量数据”数据流的组成。

参考答案：

[问题1]

E1:计量装置

E2:管理员

E3:计量检测人员

E4:第三方服务

[问题2]

D1:充电数据文件

D2:基础数据文件

D3:心跳数据文件

D4:充电误差信息文件

D5:检定记录

[问题3]
