阅读下列说明和图，回答问题1至问题4，将解答填入对应栏内。

案例场景

希赛教育拟开发一个在线销售各种学术出版物的电子书店(ACShop)，其主要的功能需求描述如下:

(1)ACShop 在线销售的学术出版物包括学术论文、学术报告或讲座资料等。

(2)ACShop 的客户分为两种:未注册客户和注册客户。

(3)未注册客户可以浏览或检索出版物，将出版物添加到购物车中。未注册客户进行注册操作之后，成为ACShop 注册客户。

(4)注册客户登录之后，可将待购买的出版物添加到购物车中，并进行结账操作。结账操作的具体流程描述如下:

①从预先填写的地址列表中选择一个作为本次交易的收货地址。如果没有地址信息，则可以添加新地址。

②选择付款方式。ACShop支持信用卡付款和银行转账两种方式。注册客户可以从预先填写的信用卡或银行账号中选择一个付款。若没有付款方式信息，则可以添加新付款方式。

③确认提交购物车中待购买的出版物后，ACShop会自动生成与之相对应的订单。

(5)管理员负责维护在线销售的出版物目录，包括添加新出版物或者更新在售出版物信息等操作。

(6)每个月1日零时由系统自动统计上月销售报表。

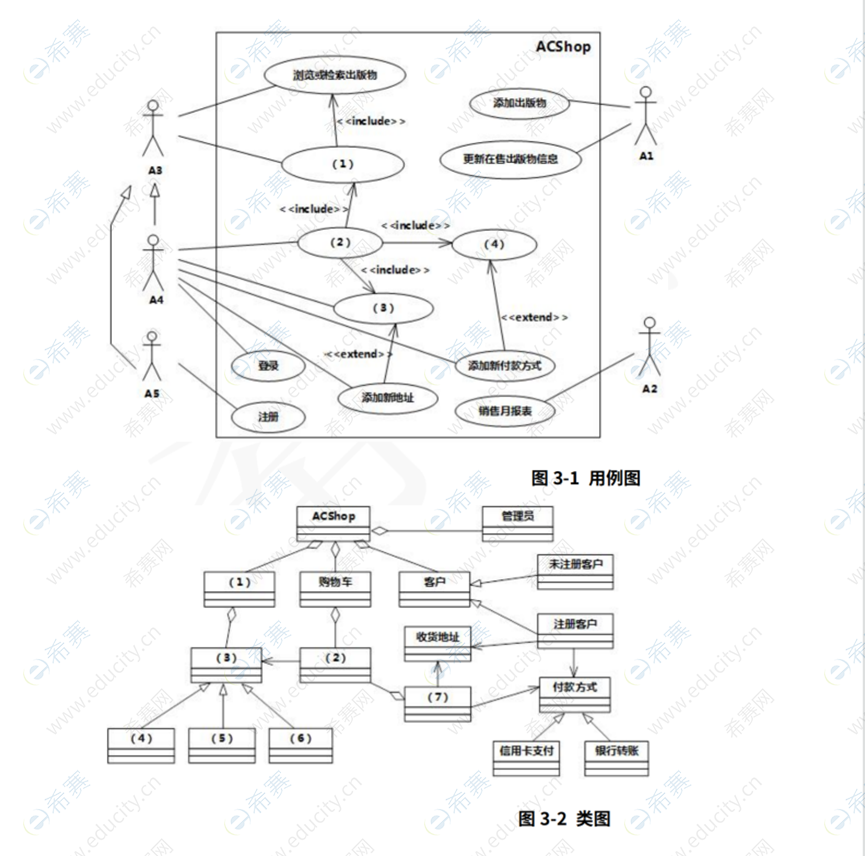

现采用面向对象方法分析并设计该网上商店ACShop,得到如图3-1所示的用例图和图3-2所示的类图。

问题内容:

[问题1] (8分)

识别参与者是用例建模中的重要过程，除人(或组织)以外，参与者还包括哪些?根据题目说明，识别用例图中的A1-A5分别对应的参与者。

[问题2] (4分)

据说明中描述，给出图3-1中(1) ~(4) 所对应的用例名。

[问题3] (6分)

根据说明中的描述，分别说明用例“添加新地址”和“添加新付款方式”会在何种情况下由图 3-1 中的用例(3)和(4)扩展而来?

[问题4] (7分)

根据说明中的描述，给出图3-2中(1)~(7)所对应的类名。

试题答案:

[问题1]

参考者还包括:其他系统(或外部系统)、硬件设备、时钟(时间、温度、或其它触发系统的参数条件均可)。

A1:管理员A2:时间 A3:客户A4:注册客户A5:未注册客户

[问题2]

(1)添加出版物到购物车

(2)结账

(3)选择收货地址

(4) 选择付款方式

[问题3]
