通信设备环境知识点精讲之联合接地的组成

       下面是由希赛小编整理的通信设备环境知识点精讲之联合接地的组成，希望能帮助学友们。具体内容如下：

       联合接地的组成

       理想的联合接地系统是在外界千扰影响时仍然处于等电位的状态，因此要求地网任意两点之间电位差小到近似为零。

       1.接地体地网

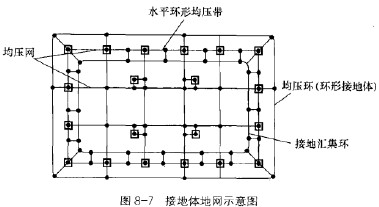

       图8-7所示为接地体地网示意图。

       接地总汇集线有接地汇集环与汇集排两种形式，前者安装于大楼底层，后者安装于电气室内，接地汇集环与水平环形均压带逐段相互连接，环形接地体又与均压网相连，构成均衡电位的接体。再加基础部分混凝土内的钢筋互相焊接成一个整体，组成低接地电阻的地网。

       接地线网络有树千形接地地线网、多点接地地线网和一点接地地线网。一点接地地线网是由接地电极系统的一点，放射形接至各主干线，在连接各种用电设备系统。

       2.接地母线

       在联合接地系统中，垂直接地总汇集线贯穿于电信大楼各层的接地用主干线，也可在建筑物底层安装环形汇集线，然后垂直引到各机房水平接地分汇集线上，这种垂直接地总汇集线称为接地母线。

       3.对通信大楼建筑框架的要求

       要求建筑物混凝土内采用钢框架与钢筋互连，并连接联合地线焊接成法拉第‘’鼠笼罩“状的封闭体，才能使封闭导体的表面电位变化形成等位面(其内部场强为零)，这样，各层接地点电位同时进行升高或降低的变化，使之不产生层间电位差，也避免了内部电磁场强度的变化，如图8-8所示。
