2.2.2 移动IPv4的工作过程

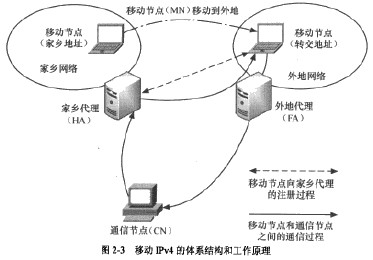

移动IPv4的工作过程如图2-3所示。下面结合图2-3简要介绍一下MIPv4的工作流程。

1、家乡（外地）代理发现
移动节点（MobileNode,MN)首先需要获知家乡（外地）代理的信息，以便向家乡代理注册自己的当前位置信息，以及从外地代理获取转交地址。这一操作是通过家乡（外地）代理广播的代理消息实现的。一般来说，家乡（外地）代理会周期性地广播其代理信息。当然，MN也可以主动发送代理请求，收到该请求的家乡（外地）代理会给一个应答。
2、移动检测
当移动节点从一个链路移动到另一个链路寸，斋要及时检测位罝的变化，并改变其转交地址，这就是移动检测。一般有两种检测的方法。
①用生存时间域作移动检测。这种方法利用代理通占消总中的生存时间域来告诉MN,每过多长时间它就可以从同一个代理那里收到一个广播。由于广播消息有可能丢失，特别赴在较容易出错的无线链路上，因此HA和FA经常更加频繁地发送广播，根据RFC2002中的建议，间隔时间大约比生存时间域中标示的值要缩短。
如果一个MN注册到一个FA上了，怛在生存时间域规定的时间内却没有收到来自那个代理的广播，那么MN就可以认为它己移动到另一链路上了，或那个代理己经坏了?无论怎样，MN都要向下一个发来代理通告消息的FA注册，如果没有收到任何广播，它就发出一个代理请求消息去询问。
②用网络前缀作移动检测。在某些情况下，MN可以使用前缀一长度扩展来确定新收到的代理通告与节点当前的转交地址是否来自同一个子网。如果前缀不同，MN可以假设它已经移动到另一个网络。如果MN当前正在使用一个FA转交地址，MN不应该使用这种移动检测方法，除非当前代理和新的代理在它们各自的代理通告中均包括前缀一长度扩展。同样地，如果MN正在使用配罝转交地址，它也不应该使用这种移动检测方法，除非新代理在其通告中包括了前缀一长度扩展并且MN知道其当前配置转交地址的网络前缀。
　　3、获取转交地址
当MN检测到自己移动到一个新链路（M络）后，MN就会从外地代理获得转交地址或者直接获得配置转交地址。

4、向家乡代理注册
MN获取转交地址后，就会向自己的家乡代理注册，以通告自己的当前位置信息。这一操作的目的是让家乡代理知道的当前位罝，并将数据转发到MN的当前位罝，帮助MN接收发给它的数据。当MN回到自己的家乡链路时，还要取消其在家乡代理±的注册。其基本过程如下。
（1）MN发送注册请求信息
MN根据代理发现过程中得到的报文，生成它的注册请求报文并发送给HA，等待HA接收注册应答，如果在规定时间内HA没有收到注册应答，MN就重发注册请求，直到HA收到应答。
（2）FA处理注册请求
MN在没有FA的情况下，直接向HA注册。如果有FA，则可以通过FA注册。FA收到注册请求后，要进行有效性检査。如果检査失败，FA就会向MN发送出错的注册应答报文，拒绝这次注册请求；如果检杳通过，FA会将该报文转发给HA。
（3）HA处理注册请求
HA收到注册请求后，首先进行有效性检查。如果注册请求无法通过有效性检查，HA会向MN发送出错的注册应答报文，拒绝这次注册请求，此时HA并不改变MN的绑定表项：如果有效性检查无误，HA将根据转交地址、MN的归属地址、生存时间等对MN的绑定表项进行更新，并向MN发送注册应答，告知MN注册成功。
（4）FA处理注册应答
FA接收到注册应答后，对报文进行有效性检查。如果报文无效，将产生一个包含适当的Code域的注册应答，并发送给MN;如果报文有效，FA就对来访的MN的列表进行更新，并将应答报文中继给MN。
（5）MN处理注册应答
MN收到注册应答后，检査Code域。如果Code域表示的是拒绝，MN就设法修改引起拒绝的错误，并再次尝试注册；如果是注册请求已被接受，MN就调整其路由表，然后就可以继续先前的通信，并终止对注册请求的重发。
5、数据发送
从通信节点（CN)发往MN的数据包的源地址是CN的IP地址，B的地址圮MN的家乡地址《该数据包首先被路由到MN的家乡链路》：发往家乡地址的数据被HA截获，然后通过随道技术将数据送到MN的转交地址在隧道末端由FA或者MN自己解纤后，再交给MN的上层应用程序。在相反的方向上，由MN发送的数据包的源地址是MN的家乡地址，目的地址是CN的地址，使用标准的IP路由机制进行转发，数据包直接由FA转交给CN,不需要经过HA。
