3.3.2数据更新维护模块设计
1.数据结构分析设计

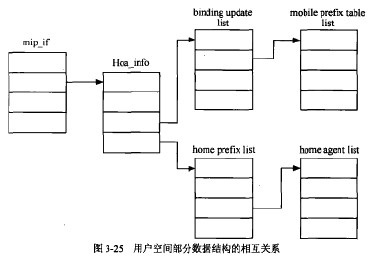

用户空间数据结构包括HA列表、家乡前缀列表、HoA信息表、BU列表、绑定缓存、移动IP接U倌息表、定时器等，此外还有关于安全方面的Nonces、Cookies,Tokens等。它们主要用于记录各种数据的状态，部分结构的相互关系如图3-25所示。

在设计时还要定义有关时间和计数器的函数和结构，包括计数器的初始化、更新、撤销。定时器在绑定更新列表和绑定缓存、家乡列表、前缀信息等结构中都有，用于表项的更新。同时在IPv6层还要定义移动头和相关的BU、BE、绑定刷新、家乡检测初始、转交检测初始等RFC3775中规定的新的消息类型。

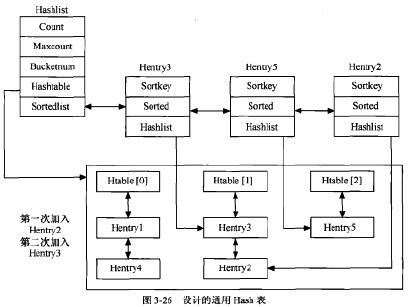

为了索引方便和快捷，可以使用Hash算法，将HoA或CoA地址分成4部分，作为Hash函数的参数。当然在其他表的构建中也可以采用Hash表形式，如绑定更新列表，W络前缀列表等。图3-26是用于表构建的Hash表结构。其中还引入了一个关键字排序表，用于按时间顺序储存信息。

为了将Sockct和相应的处理函数连接，还应设计fdjist数据链衣。它的作用是在功能实体(MN、HA等）的启动中，先将Socket和相应的处理函数加入fdjist,形成一个大的数组，当葙要处理数据时，只要循环执行数组中的元素（处理函数）就可以了，便于对进入数据及时分析。
　　2.用户空间初始化
用户空间的初始化包括如下内容：
①对命令中的数据进行解析和记录；
②初始化计数器、HA列表、家乡前缀列表、家乡地址信息表、M1P接口信息表、BU列表、绑定缓存等；
③Nonces等安全验证信息初始化；
④初始化节点类型；
⑤建立本机的监视端口，用于状态信息的显示；
⑥建立若千个Socket连接，分别用于解析和构造移动报文、DHAAD、MD、用户空间和内核空间的数据交互的处理；
⑦Socket中建立、连接、接收、发送、输入、输出、控制等函数的确定等。
　　3.更新操作
初始化完毕后，由于协议运行期间的触发事件影响，潘要对数据进行更新。对于其中的链表结构，主要的更新操作是表的建立、嵌套、删除、淸空以及表项的插入、更新、建立、删除和查询：其他的定时器、Nonces、Cookies、Tokens等变量的主要操作为计算、淸零、査询、移位。
以上的操作都有成熟的实现方法，而且比较简单，这里不冉赘述。
