3.3.7 接口信息和路由表更新模块设计
接口信息模块主要负责移动接口的信息维护和管理，路由更新模块负贲改变内核路由表，以保证移动环境下数据的正确发送和接收：接受路由重定向，确定默认路由：建立和删除隧道路由项目。
1.移动接口维护和管理
移动接口是在MN初始化时；调用相应的初始化函数来实现的，将新的移动接口定义为字符设备，还定义了一些控制参数，如打开和关闭。移动接口是建立在物理接口基础上的虚拟接口，它随着MN功能的载入而建立、MN模块的卸载而消失。
MN到HA的隧道也属于移动接口，在MN初始化时，通过相应的初始化函数建立MN端隧道，并加入到相关列表中，直到家乡注册成功，
HA端也建立隧道，双向隧道才建立。
2.改变默认路由
利用内核中现有的功能，首先检测链路的变化，然后通过接收路由器通杏RA来获得当地的地址前缀，如果RA中有路由器全球IPv6地址，
就直接设为默认路由。如果没有，就将RA的源链路本地地址作为默认路由项，如图3-36所示。

3.建立和删除隧道路由项

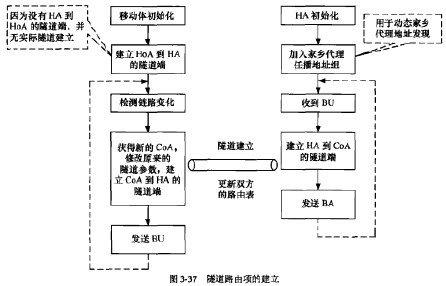

HA和移动节点之间的双向隧道是MIPv6中数据传送的重要通道，按照RFC3775规定，数据可以有两种传送方式：路由优化和双向隧道。它的实现对于MIPv6是至关重要的。如图3-37所示，隧道的建立葙要两方：移动节点和HA的配合。

移动节点的操作步骤如下。
①移动体初始化，配置接口信息，包括HoA和HA的地址。
②建立HoA到HA的隧道端，但是由于没有HA到HoA的隧道端，所以并没有随道建立，我们这样做主要是为了节省切换时隧道的建立时间，在切换时只箝修改参数即可。
③检测到链路的变化，接收到RA,更改默认路由项，配置新的CoA。
④修改建立隧道的参数，将HoA替换成CoA,建立CoA到HA的隧道端。
⑤发送BU到HA，BU的源地址为CoA,BU按正常路由选择到达HA。
⑥若继续移动到外地.就返回到第③步进行。
家乡代理的操作步骤如下。
①HA初始化，初始化绑定缓存，配罝IPSec的安全策略。
②加入家乡代理任播地址组xxxx:xxxx:xxxx:xxxx:fdff:nTf:fflf:ffife(x代表任意的十六进制数)，用于动态家乡代理发现机制。
③检测链路，收到BU。
④检查BU的合法性，建立HA到CoA的隧道端。这样双向隧道建立成功。
⑤发送BA给移动体。BA的目的地址是CoA。
⑥若继续移动到外地，就返回到第③步进行。

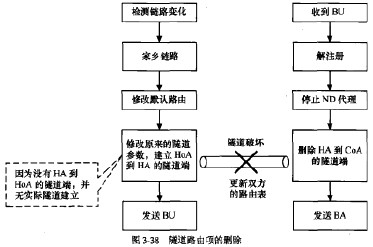

同样隧道的删除也需要双方的配合，如图3-38所示。

S3-37进路由项的建立
因为没存HA到WHoA的隧进螭，并无实际K道建立
K3-38道路由项的W除
这一过程中移动节点的操作步骤如下。
①检测到链路的变化，更改接口信息。
②接收到RA,发现是家乡网络。
③更改驮认路由项，恢复初始配置。
④修改建立隧道的参数，建立HoA到HA的隧道端，破坏原有眯道，但是由于没有HA到HoA的隧道端，所以并没有新的隧道建立。⑤发送BU到HA.BU的源地址为HoA，BU按正常路由选择到达HA。
家乡代理的操作步骤如下。
①检测链路，收到BIL
②检査BU的合法性，进入解注册过程。
③停止代理移动体的邻居发现（ND)机制。
④删除HA到CoA的隧道端。这样双向隧道破坏。
⑤发送BA给移动体。BA的目的地址是HoA。
